Ładowacz czołowy balotów do C-330

rama jest robiona od nowa i ile podnosi w górę ?

Nic napewno nie widac przez ten silownik

chyba tylko do sianokiszonki, wzglednie jakas paleta potrzeba matką wynalazku"

Ciekawe jaka jest różnica miedzy oryginalnym turem? Popieram każde udogodnienie w gospodarstwie ale tutaj proszę o przybliżenie tematu. :rolleyes:

Ostro a palety to chyba tym nie wezmie

Nieźle

cały tur zrobiony jest od podstaw ? zrub zdjęcia łaczenia ramy z ciągnikiem od czego masz siłowniki hydrauliczne i co byś w tej konstrukcji poprawił ?

wydaje mi się że widocznośc nie jest zła Gorzej jednak z laniem paliwa

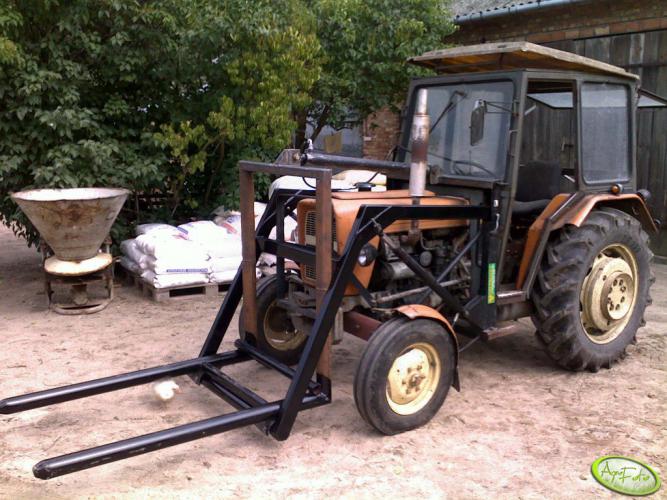

Ładowacz wykorzystuje ramę i siłowniki od TURA do podnoszenia do góry.

Pozostałe elementy tzn. rama i widły została dorobiona.

Chodziło o to aby zwiększyć siłę udźwigu poprzez skrócenie odległości ramion ładowacza.

Rama została zrobiona z ceownika 9x5x4 i zamknięta płaskownikiem 9x5.

Pozwoliło to na zmniejszenie wagi ramion do podnoszenia (waga ramion TURA - 127 kg).

Widły nabierające baloty zostały zrobione z rury 70mm. i są na zawiasach, a tym samym demontowalne od całości.

Kątem ich odchylenia steruje siłownik hydrauliczny podpięty do rozdzielacza.

W celu zamontowania jednego siłownika musiałem wspawać ceownik między słupami ramy.

Oczywiście powinno się zamontować 2 siłowniki ale to większy koszt.

Widoczność jest dobra.

Świetnie nabiera się baloty z pola/łąki.

Podjeżdzam do kulki z pochylonymi widłami o kilka stopni i podniesionymi o kilka centymetrów, nabierasz, do góry i kita.

Drugą kulkę nabija sie na ładowacz tylny i takim kompletem na owijarkę.

Łąki mamy blisko więc przyczepa jest zbędna.

Podnosi około 550 kg - istotne przy balotach z żyta.

Jestem zadowolony ze swojej konstrukcji mimo że kilka opcji zmieniłbym, ale to dopiero wyszło po wykonaniu.

Słowem zaoszczędzam mnóstwo siły i czasu.

Pozdrawiam Włodek.

Ja to kupiałem stary fabryczny wysięgnik i też go skruciłem i podnoszę każdą belkę tylko na autosana 6 t. nie włoże drugiego rzędu ale na platforme własnej roboty tak i jestem bardzo zadowolony...

A możesz zrobić jakąś fotkę jak to rozwiązałeś ?

Chętnie popatrzę jak to rozwiązałeś.

Też mam taką kabinę na c330, i planuję założyć ładowacz, podpowiedz mi kolego Włodzimierz czy czasem nie jest tam za mało miejsca z przodu żeby zmieścić słupki? U siebie masz oryginalnie mocowane czy coś przerabiane? Da radę zostawić kabinę i dołożyć tura?

Dnia 16.11.2009 o 19:47, Maciej93 napisał:

Ja to kupiałem stary fabryczny wysięgnik i też go skruciłem i podnoszę każdą belkę tylko na autosana 6 t. nie włoże drugiego rzędu ale na platforme własnej roboty tak i jestem bardzo zadowolony...

takie tury ,jak chcecie przerabiać to nie skracać tylko wyłamać pod większym kontem ,a słupy od ramion głównych należy wydłuzyć ,,

swojego budowalem od podstaw na c 360 udzig 1tona ,oczywiście tylko test  ,bo widmo użytkuje sie rozsądnie
