Problem z Czeskim Ładowaczem Nujn. pomocy!

[artur10021]

Sprzedam obudowę głowicy obrotu do NUJNA aluminiową (nowa nieużywana)+ uszczelniacz 62x62x13 i uszczelkę taką z tworzywa podobnego do gumy nie ma na niej rozmiaru

[Damianooo134]

Witam.

Właśnie od środy zabrałem się za remont NUJN-a .

Wymieniłem uszczelniacze w siłownikach od podnoszenia bo delikatnie ciekło z nich. Mój największy problem to wyciek z tego ramienia teleskopowego...i teraz pytanie- rozbierał to ktoś??Widzę że w internecie można dokupić uszczelnienia do tego.

Myślałem aby założyć identyczne siłowniki jak od podnoszenia(mam takie dwie sztuki)na ten teleskop po jednej stronie po jednym.



Wymieniał ktoś uszczelnienia na tym teleskopie??Ma ktoś jakieś zdjęcia??Katalog lub instrukcje ??



Z góry dziękuję za podpowiedzi.

[kicek1911]

Witam



Poszukuje schematu budowy siłownika wysiegnika i łap podporowych ładowacza Nujn 100. Jeżeli Ktoś dysponuje takim schematem bardzo proszę o pomoc.

Edytowane 18 Stycznia 2013 przez kicek1911

[GoRAL1]

Kolego Ja regenerowałem wszystkie siłowniki i z uszczelniaczami nie buło problemu oprócz tych na gwincie dekli zamykaqjacych siłowniki

Tam jest płaski pierścień , oringa nie da się dać bo sie podwija przy dokręcaniu

Nie dało sie go kupić ale niedaleko ciebie w Krakowie dorobili mi bez problemu z takiego zielonego tworzywa sprawdziły się



http://www.retrotraktor.pl/readarticle.php?article_id=214



widziałeś to

Edytowane 18 Stycznia 2013 przez GoRAL1

[kadman]

Witam w tym linku jest cala instrukcja obsługi i schematy od nujna http://kadman.wrzuta.pl/plik/5VeHcs3hAZh/nujn_100

[GoRAL1]

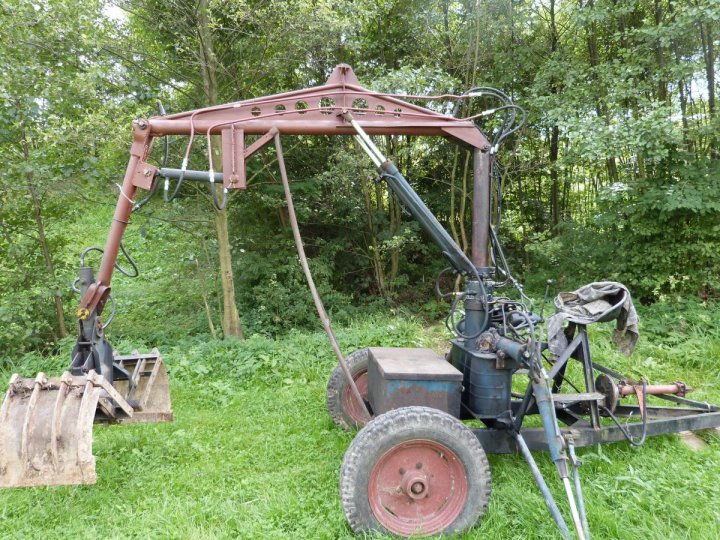

Ja swojego przerobiłem na łamane ramie

[Tomasz78]

ja ominołem obrotnice połączyłem rozdzielacze bezposrednio z śiłownikami i do tego pompa od cyklopa polecam rewelacja .

[jareckijacek]

Witam wszystkich, potrzebuję schemat podłączenia wszystkich przewodów hydraulicznych do rozdzielaczy i obrotnicy do ładowacza nujn 100, mam taki ładowacz w częściach i chciałbym go zmontować dodam że mam wszystkie potrzebne części. Proszę posiadaczy takich ładowaczy o wstawienie dokładnych zdjęć połączenia tych przewodów, z góry dzięki.

[hodowcamlody]

Jakie ciśnienie panuje w oryginalnym układzie hydraulicznym? 65? c-360 ma 140 bar. Myślę żeby kupić takiego i na stałe do betonu przymocować, do tego silnik elektryczny i jakąś pompę, tylko nie wiem jaką tam ma rozdzielacz przepustowość. Pomoże ktoś?

[Gość Profil usunięty]

Fabrycznie ciśnienie miały ustawione na 65 kg/cm² +/- 5

Przepustowości rozdzielaczy nie znam, ale pompy były w nich montowane 40 - 60 litrowe ( różniły się tylko metryczkami, dokładniej to obrotami nominalnymi podanymi na nich)

[hodowcamlody]

O to dość duże a jakie ich obroty były? Czyli jak teraz miał 320kg udźwigu to z 2 razy większym ciśnieniem powinien podnieść 650kg?? Nie chodzi o to że takie chcę podnosić rzeczy ale to tak działa? Myślę żeby zmontować taki zestaw silnik elektryczny 1400 obr + pompa nsz 32 (45l) nsz 50 (70l) chcę żeby to wszystko sprawnie chodziło.

Edytowane 30 Marca 2014 przez hodowcamlody

[kaaanonier]

witam,

a tak poza tematem, ma ktoś na sprzedanie siłownik głowny do nujna?



pozdrawiam

[wieslaw16]

Witam,nie tak dawno na tablicy widziałem ogłoszenie, ''wszystkie częsci do NUJN-a" :rolleyes: a tak przy okazji ,czy rozszerzał ktoś w nim oś, ja chyba to zrobię bo już dwa razy go obaliłem i tak myślę aby bylo bezpiecznie nim robić trzeba by rozciąć i rozszerzyć oś Pozdrawiam.

[GoRAL1]

Popatrz wyżej tam jest moje zdjecie
