Montaż sprężarki do T-25

[Domino788]

Posiadam w t25 kompresor z butlą i z odolejaczem,odstojnik (nie wiem jak to sie fachowo nazywa) i chciałbym załozyc to gniazdo do przyczep i za bardzo nie wiem jak to zrobic i co bedzie potrzebne.Proszę o jakieś rady.Pozdrawiam

[GoRAL1]

musisz założyć zawór sterujący pod hamulec i złącze do węża

U mnie zawór sterujący był pod prawym pedałem ale go przerobiłem pod dźwignie ręcznego

[Domino788]

a masz jakies zdjecie tego zaworu lub link do kupna.



a masz jakies zdjecie swojego calego podloczenia gdzie i jak jest to podloczone.

Edytowane 11 Września 2012 przez Domino788

[wieslaw16]

Witam- mam IWANKA od nowości i sprężarka była w skrzyni dodatkowej i ją zakładały mi POM-y w cenie zakupu traktora, a była ona od C330, tak to było niezłe by rozwiązanie umiejscowienia poszczególnych elementów, gdyby nie to że- najgorszym było, butla która utrudniała dostęp do remontu pompy olejowej, zawór sterujący podłączony pod lewy pedał hamulca, wykluczając hamowanie traktora tym pedałem, i zamontowany wewnątrz kabiny tuż przy pedale gazu, gdzie też było bardzo niewygodne, bo nie było jak trzymać nogę na gazie, i trzeba było zapomnieć o korzystaniu z blokady ,a przy zakładaniu tura musiałem i tak zdemontować sprężarkę oraz podstawkę, tak jak wcześniej pisali koledzy, bo uniemożliwiała montaż tura.Najlepiej samemu znależć jakieś rozwiązanie korzystne dla własnych potrzeb, miałem ją i żadna to rewelacja z rozwiązaniem które ja miałem Pozdrawiam

[Voo]





a masz jakies zdjecie swojego calego podloczenia gdzie i jak jest to podloczone.

Na tej aukcji masz pokazane jak wygląda cały układ

http://allegro.pl/t-25-wladimiriec-kompletna-pneumatyka-i2642925725.html

[mizerek]

Moze komus sie przyda. U mnie sprezarka zamontowana jest tak.

[cypis33]

Mógłby ktoś pokazać jak ma zamocowany zawór sterujący hamulca pneumatycznego i jak połączony z pedałem ?

[Domino788]

witam nie dawno zakupilem wladka i jest zamontowany kompresor z butla i odstojnikiem (odolejaczem) i wlasnie nie ma wyjscia na przyczepy, co bedzie mi potrzebne, gdzie to mozna zdobyc , jak zamontowac z gory dziekuja za odp.Pozdrawiam

[Voo]

@ Domino788 kilka postów wyżej już dostałeś odpowiedz.Potrzebujesz zawór hamulcowy http://allegro.pl/li...C330&category=0 ,przewód i złącze do przyczepy http://allegro.pl/zl...2847588733.html .Wszystko połączysz i masz układ hamulcowy do przyczep.

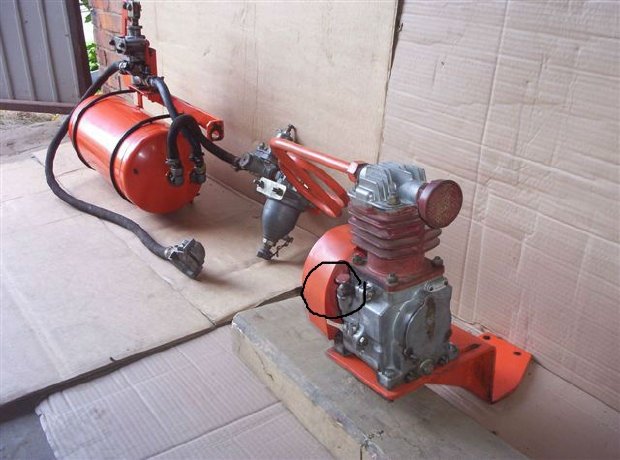

Tak wygląda kompletny układ hamulcowy

Edytowane 22 Grudnia 2012 przez Voo

[RobertT25]

Przyła cze sie do tematu dlaczego wysadza mi miarke od oleju w sprezarce od t25

[GoRAL1]

w tylnej części obudowy powinien być otwór odpowietrzający szoferzynie korbowa'





Zawór sterujacy mam zamontowany do wspornika kabiny a steruje nim dźwignią hamulca ręcznego

Edytowane 23 Grudnia 2012 przez GoRAL1

[Domino788]

GoRAL1 Moglbys zrobic zdjecie tego zaworu jak jest podloczony bo samym opisem to ciezko:p Jak by ktos mial jakies zdjecia to prosze wrzucic na AF lub e maila Pozdrawiam

domino788@interia.pl

[GoRAL1]

tak to wygląda

http://www.agrofoto.pl/forum/gallery/image/400632-t-25-zawor-hamulca/

Steruje nim dzwignia hamulca ręcznego , jest tam takie cięgno do tyłu poza pomost na jej kocu jest dźwignia dwustronna drugim końcem podłączona do zaworu

przy pomocy tsj dzwigni duży skok wajchy hamulca ręcznego przekłada się na mały skok zaworu ,dokładna regulacja jest na cięgnie gwintowanym tym pierwszym(co przechodzi przez otwór do tyłu od wajchy ręcznego)

[RobertT25]

Czy to chodzi o tą dziurke co jest skierowana do lampr przedniej . ale jak ją odetkam to pluje olejem

[mtracz]

Tak to ten otwór. Normalne, że pluje.

Musi być jakieś odpowietrzenie, zrób tak żeby mogła oddychać, a nie pluła olejem.

[artur99]

Dnia 11.09.2012 o 20:36, Domino788 napisał:

Posiadam w t25 kompresor z butlą i z odolejaczem,odstojnik (nie wiem jak to sie fachowo nazywa) i chciałbym załozyc to gniazdo do przyczep i za bardzo nie wiem jak to zrobic i co bedzie potrzebne.Proszę o jakieś rady.Pozdrawiam

jak nie wiesz jak to zrobić, kupujesz złącze pneumatyczne (twarde/miękkie) powinno być miękkie do tego króciec wąż pneumatyczny na metry i podłączasz się do instalacji i tyle.
