Problem z podnośnikiem case 885XL 785 685 585 485

[Gość]

Witam, mam problem z sterowaniem podnośnikiem w case z lat 1990

modele które miały ten sam typ sterowania to 885xl 785 685 585 485

podnośnik podnosi jednak nie działa regulacja wysokości, w ostatnim czasie nie chce opadać.

mam model z kabiną, próbowałem zdemontować mechanizm sterujący jednak bezskutecznie, (3 śruby i 2 przewody hydro) prawdopodobnie trzeba dobrać się do tego od góry, może ktoś się orientuje czy wystarczy w tym celu zdemontować fotel czy trzeba demontować kabinę tak jak podano w manualu pdf.

Co może być przyczyną braku regulacji podnośnika?

po odkręceniu 2 przewodów hydraulicznych od mechanizmu sterującego podnośnik nadal nie opada. (silnik nie odpalany)

jest to model w którym olej przekładniowy i hydrauliczny jest wspólny. filtr hydrauliczny wymieniony, olej kiepskiej jakości.



Z góry dziękuję za podpowiedzi i wskazówki.



[jaco512]

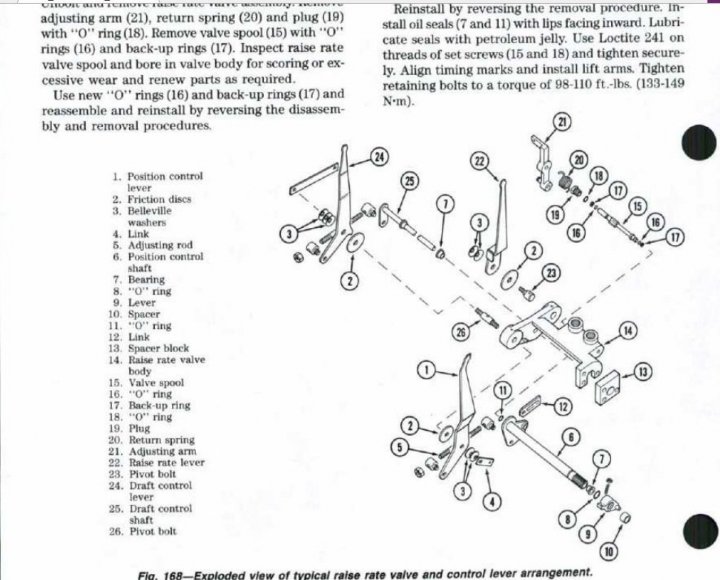

To co pokazałeś służy do regulacji prędkości działania podnośnika, rozdzielacz jest w "plecaku", odkręć siedzenie i pokrywę pod nim,

[boguss88]

Witam też mam problem z podnośnikiem wolno podnosi co to może byc

[pawel9981112]

Rozwiązał pan przyczynę?



[andrzej78]

W czym jest problem ?

[pawel9981112]

Podnosik opada do pewnego momentu nie że całkiem lecz do połowy

[andrzej78]

Czy tak samo  dzieje się przy obciążonym lub nieobciążonym podnośniku. Czy prawidłowo działa sterowanie dźwignią regulacji siłowej podnośnika?

[andrzej78]

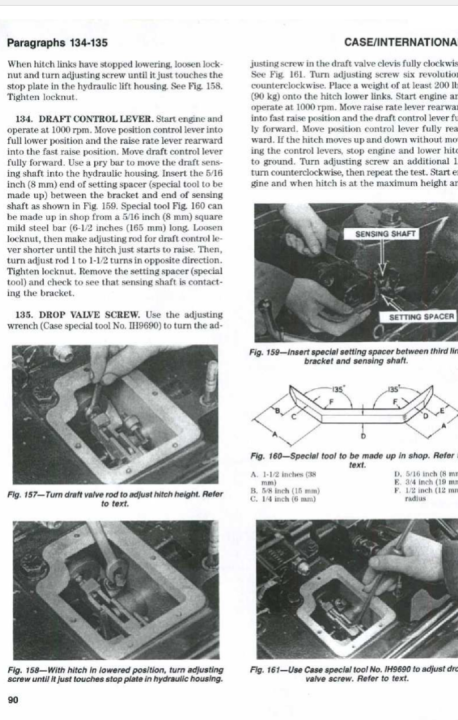

Nie znamy wszystkich szczegółów niedomagania ,ale miałem kiedyś styczność z sytuacją ,że w podobnym Case nie dało się opuścić podnośnika z zaczepioną maszyną. Nieobciążony podnośnik opadał . Pomogła regulacja wkrętem ( w szczelinie pomiędzy widełkami ,na klucz ampulowy 3lub 4 mm).  Wystarczyło wkręcić 1 obrót, tym samym zwiększyła się czułość zaworu upustowego.rys 161.

[pawel9981112]

U mnie on opada do danej wysokości i zaczął pulsować tak skakać

I gdy zgasze ciągnik całkiem opada

[andrzej78]

Odkręć  pokrywę blaszaną w korpusie podnośnika (pod siedzeniem, ) , Będzie wówczas dostęp do mechanizmu sterującego . Trzeba tylko rozkminić działanie mechanizmu sterującego - nie jest to trudne , bo suwak zaworu przy cylindrze steruje podnoszeniem lub opuszczaniem ,ale mechanizm sterujący koryguje te funkcje zależnie od zadanej pozycji dźwigni sterowania podnośnikiem oraz wysokości ramion podnośnika. Trzeba sprawdzić co się dzieje z suwakiem zaworu w różnych nastawach i praktycznie samo się okaże co należy wyregulować. Jeżeli znajdę którą srubą trzeba pokręcić,to napiszę.

[andrzej78]

Na rys,157 ( powyżej) pokazano sposób regulacji maksymalnej wysokości podnoszenia - regulacja prętem suwaka , ale nie o to tu chodzi - nie ruszać ,

Trzeba sprawdzić ustawienie śruby pokazanej na rys158 - po opuszczeniu ramion śruba ta ma lekko dotykać do zderzaka ( ew. nieco wykręcić i wkręcić na dotyk do zderzaka). Zwróć uwagę na ustawienie omawianej śruby na rys.157,- wówczas podnośnik jest max podniesiony, podczas opadania podnośnika śruba ta zbliża się do zderzaka.

Edytowane 22 Marca 2023 przez andrzej78

[andrzej78]

Jeszcze jedna sprawa ,czy trzpień czujnika ( w korpusie za zderzakiem ) - mocowaniem łacznika centralnego przesuwa się swobodnie , czy nie jest wciśnięty lub czy nie było coś tam kombinowane rys. 159 ( powyżej).

Jeżeli ustawienie śruby ( rys.158) będzie prawidłowe , z czujnikiem też będzie OK, to proponuję o ok 1/2 obrotu obrócić w prawo , wkręt regulacyjny rys 161. ( Mogła się wypracować iglica która uderza w kulkę - zawór upustowy i niedostatecznie otwiera odpływ oleju ,) .Nie biorę pod uwagę rzeczy podstawowych,jak dźwignie ,zewnętrzne  cięgna itp. gdyż podejrzewam , że zostały one sprawdzone i wykluczone jako możliwe przyczyny usterki.

Edytowane 21 Marca 2023 przez andrzej78

[pawel9981112]

Dobrze dokładnie to obejrzę



[pawel9981112]

Wszystkie luzy zlikwidowałem zaczął podnosić nie spada ale jakby by mu ciśnienia brakowało gdy zacznę kręcić kierownica lub włączę hydraulike on jeszcze wyżej bez problemu podnosi i ma ta moc i tak samo wtedy jakby szybciej troszkę opad sprzęt i tak nwm czy zaworek ciśnienia lub tłoczek dalej

[Lordkoks]

Dzień dobry mam problem z case 685xl mianowicie podnośnik przy pracy ciężką maszyna na przykład talerzowka podnosi ja dobrze lecz ciągle opada i podnosi około 5cm podczas jazdy po drodze to samo maszyna podnosi i opada ciągnikiem ciągle buja a mam wrażenie że ciśnienia zaczyna brakować do wspomagania . Czy szukać przyczyny w uszczelnieniu tłoka czy w rozdzielaczu ?

[jaco512]

Zacznij od uszczelnień tłoka

[Lordkoks]

Ciężko się do niego dostać ? Kabinę trzeba ściągać czy da radę bez ,?

[jaco512]

Nie robiłem tego, ale podniesienie tyłu kabiny powinny wystarczyć

[pawel9981112]

Problem jest z brakiem ciśnienia jednak gdy włavxe wałek wom i hydraulika wtedy jedzhs a tam niechce jechać coś nie dzieli ciśnienia

[Cypis320]

Dnia 17.03.2023 o 20:28, andrzej78 napisał:

Nie znamy wszystkich szczegółów niedomagania ,ale miałem kiedyś styczność z sytuacją ,że w podobnym Case nie dało się opuścić podnośnika z zaczepioną maszyną. Nieobciążony podnośnik opadał . Pomogła regulacja wkrętem ( w szczelinie pomiędzy widełkami ,na klucz ampulowy 3lub 4 mm).  Wystarczyło wkręcić 1 obrót, tym samym zwiększyła się czułość zaworu upustowego.rys 161.

Witam mam taki problem international case 685xl podniósł na maksa podnośnik i nie można do opuścić pomoże ktoś ?

[andrzej78]

Regulowałeś wkrętem ? To jest własnie regulacja zaworu upustowego,

[Cypis320]

Który wkręt ?

Wykręciłem wszystkie zawory wyczyściłem i nic podniósł na max i nie myśli opuścić

Jest jeszcze zaworek na plecaku rozkręciłem go to tylko olej wystrzelił i ramiona opadły ale jak odpaliłem go zaraz na max do góry i to samo ale na moje oko ten zawór jest ok bo przed nim i za nim jest ciśnienie tak jak by coś blokowało go i nie puści oleju do korpusu

[andrzej78]

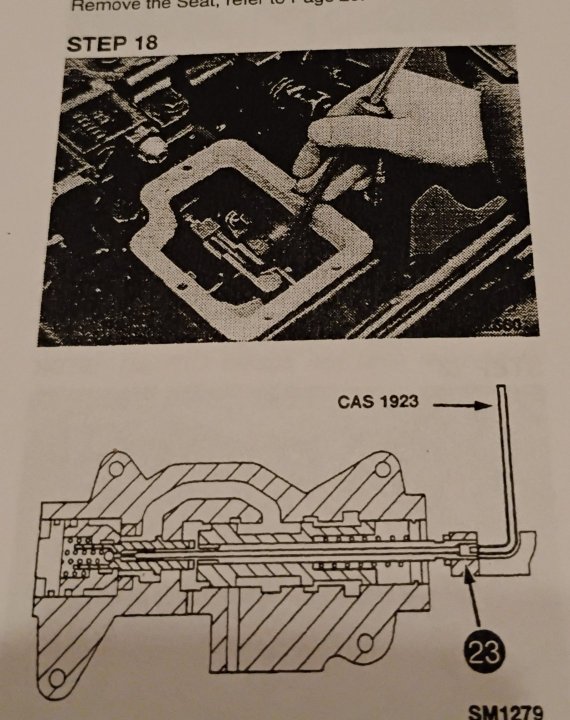

Fotki przedstawiają sposób regulacji zaworu upustowego, przy pomocy klucza sześciokątnego ( chyba 4 lub 3 mm).  Pokrywa w podnośniku pod siedzeniem.

Edytowane 21 Września przez andrzej78

[Cypis320]

Spróbuję tak zrobić jestem trochę zawiedziony bo dopiero co go kupiłem ale mimo to bardzo dziękuję za pomoc



[andrzej78]

Na początek 1 obrót w prawo ,zrobić test ( bez skręcania pokrywy, w razie potrzeby następnie co 1/ 2 obrotu ,można zabezpieczyć wkręta przed odkręceniem ,- farbą lub preparatem do gwintów.
