Agrostroj jak wymienić łożysko

[skalka]

Witam.

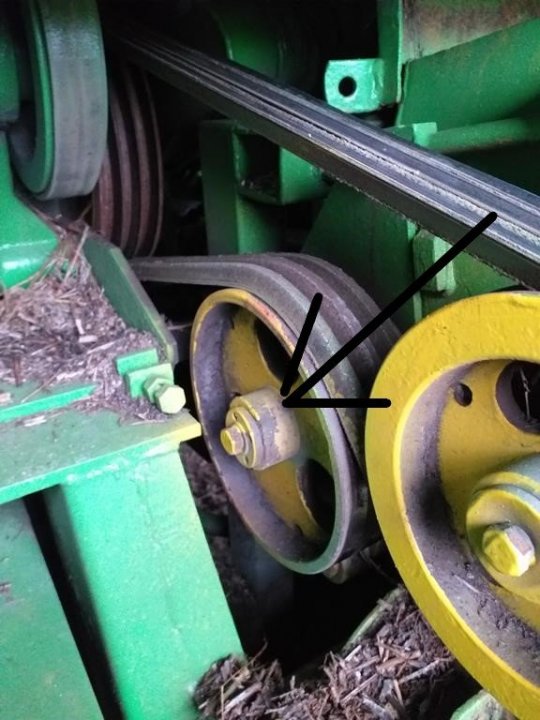

Podpowiecie jak wymienić łożysko w tym elemencie ze zdjęcia?

Wie ktoś może co to za model sieczkarni?

pozdrawiam

Marcin







[sebe1033]

zleć to komuś , szukaj mechanika , bo to akurat najprostsze , łożysko na napinaczu paska - być może jeszcze sie załącza tym napęd , popuszczasz naciąg śrubę odkręcasz i coś już widać będzie , ale jak tu nie dajesz rady to jak z resztą sobie poradzisz ...

[ma123]

tak jak kolega wyżej napisał łozysko pewnie jest zwykłe kulowe ale  chyba jest na wałku na którym znajduje się koło i to nie będzie takie proste to zdiąć  tymbardziej jeżeli nigdy nie było demontowane trzeba bedzie użyć ściągacza pewnie ale jeżeli nie czujesz się na siłach to nie próbuj bo możesz tylko zepsuć pęknie ci koło lub coś innego

Edytowane 12 Stycznia 2020 przez ma123

[peewee1984]

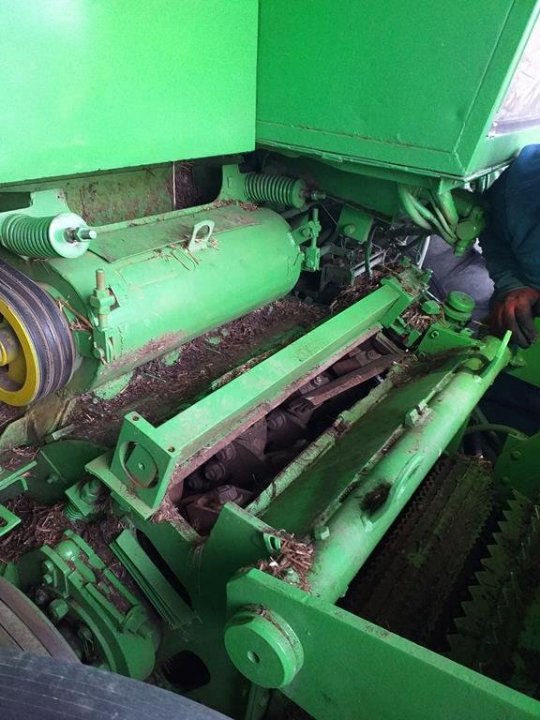

Patrzac po zdjęciu to ten element sieczkarni wyglada jak gniotownik, więc do wymiany lozyska mozna go całego na wierzch wyciagnac. Jesli posiadasz jakas wiedze mechaniczna i troche narzędzi to sobie poradzisz.

[skalka]

Dzięki bardzo. Z mechanikami na naszym terenie krucho /terminy kosmiczne albo nie chcą się w to bawić/. Trzeba samemu sobie radzić. Narzędzia są więc potrzebowałem tylko potwierdzenia czy jest konieczność demontażu całego elementu. Tam jest klin więc bez ściągacza na pewno się nie obejdzie.

P.S. W dobrych czasach nie raz się zabieraki w maluchu wymieniało i wodziki w skrzyni:D

pozdrawiam

Marcin



Edytowane 13 Stycznia 2020 przez skalka

[sebe1033]

a skąd wiesz że łożysko poszło ? Jak tak bliżej się przyjrzeć to wychodzi że te koło jest na wałku zwłaszcza że masz tam klin , to z drugiej strony musi być obudowa łożyska .

Sprawdź to co kolega wyżej mówi może wyjedziesz tym do przodu , przejrzysz wtedy dokładnie wszystkie elementy wewnątrz . Na youtube poszukaj może jest coś z naprawy tego , nawet w innym języku

[skalka]

Ze strony koła jest potężny luz. Jak wymontuję to zrobię fotki.



pozdrawiam

Marcin

[peewee1984]

Przed poluzowaniem paskow mozesz sobie odkrecic te sruby zabezpieczajace kola pasowe. Zwróć uwagę czy nie będzie tam gdzieś lewego gwintu. Jeśli to faktycznie gniotownik to będzie osadzony na 4 lozyskach wiec po wyjeciu podzespolu sprawdz pozostałe



[skalka]

Ta sieczkarnia służy nam do zbioru suchego ślazowca pensylwańskiego więc dużych oporów nie było i działała. Ale zrobiliśmy test na kukurydzy i się posypało

Dam znać jaki będzie efekt zabiegu.

Dzięki.

pozdrawiam

Marcin

[skalka]

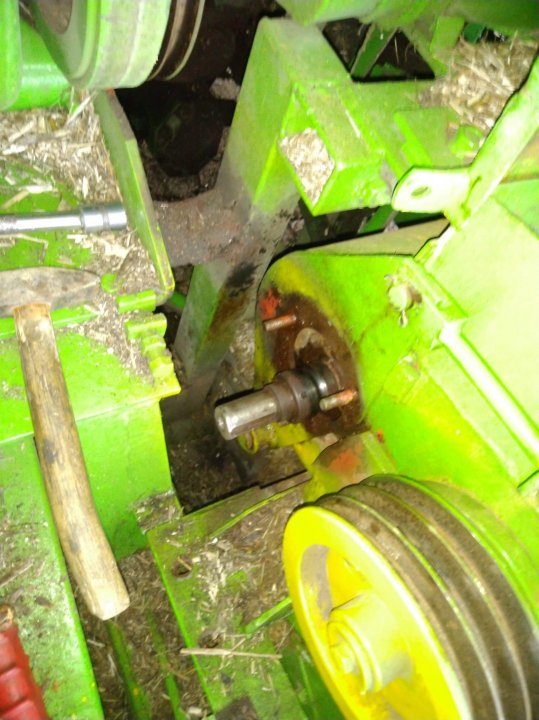

Udało nam się zdjąć koło. Ale niech ktoś podpowie jakie łożysko kupić. Tamto przestało istnieć. Czy muszę jeszcze ściągnąć tą część z wałka czy na to montować łożysko?

pozdrawiam



[jaco512]

Zmierz średnicę wałka i obudowy wewnątrz, dobierzesz coś po wymiarze

[peewee1984]

Ta część co na walku zostala to pewnie wewnętrzny pierscien lozyska i trzeba go usunac. Mozliwe ze to bylo lozysko wahliwe wiec na obudowie bedzie jakis numer. Obudowa jest uszkodzona czy ma symetrycznie otwor poszerzony?

[sebe1033]

https://www.albeco.com.pl/data/catalogueb/skf-lozyska-y-i-zespoly-lozyskowe-y.pdf

str 18; 25 ; 82 masz obrazki

https://www.albeco.com.pl/PL-H94/Oferta/Search/catID=16/lozyska-samonastawne.html

Strona źródłowa mają też e-sklep , łożysko to przeważnie w każdym sklepie znajdziesz (rolniczym) kwestia czasu (jak nie mają to kurierem dowiozą ) i ceny bo marżę doliczą



Prawdopodobnie masz łożysko z owalnym zewnętrznym pierścieniem , sprawdź dobrze obudowę łożyska . A reszty łożyska nie masz ? Pierścień wewnętrzny musisz zdjąć .

Jak masz resztę łozyska to po wymiarach szukaj ,



Małą kątówką tylko miejsca masz mało możesz naciąć pieścień od łożyska na wałku najlepiej spiralnie (coś jak gwint taką wstęgę ) najlepiej w dwóch przeciwległych miejscach tylko nie do końca żeby wałka nie naciąć . Potem przecinakiem rozłupujesz na pół i zdjęte

[peewee1984]

Kolega powyżej dobrze radzi. Lozyska z owalna bieznia wklada sie prostopadle do obudowy i w niej dopiero przekreca. Wówczas obudowa posiada dwa wyciecia które umozliwiaja taki montaz. Jeżeli z Twojego lozyska niewiele zostało to mozliwe ze i obudowa jest uszkodzona. Kupowałem podobne do Jaguara, to ok 100 zl za lozysko wraz z obudowa.

[skalka]

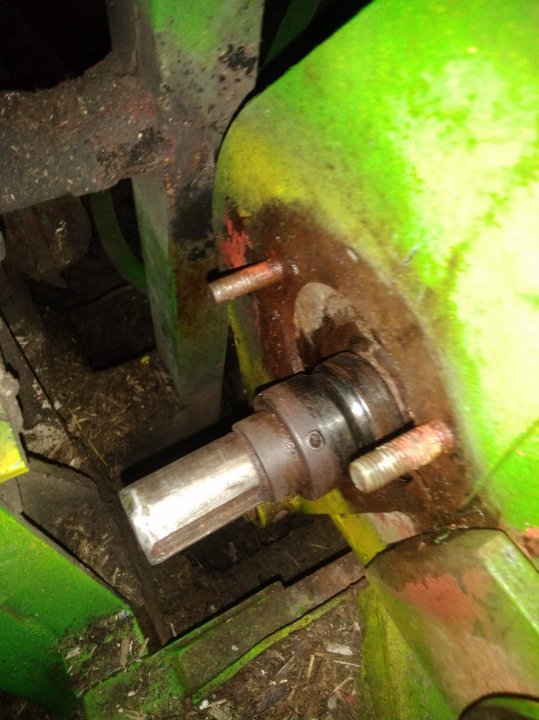

Tam się wszystko rozsypało. Jak rozumiem muszę usunąć wszystko z wałka ?

Marcin

[sebe1033]

wszystko to nie tylko pierścień od łożyska tą taką tuleję jakby z rowkiem na kulki

[peewee1984]

Miedzy kolem pasowym a lozyskiem masz taki pierscien oporowy, w niego jest wkrecona srubka na klucz imbusowy, wykrecasz ja i powinien zejsc. Nastepny elememt to wewnetrzna bieznia lozyska i to musisz usunac. Jak sie uda to sciagaczem, a jak nie to z uzyciem szlifierki jak kolega wyzej napisal. Jak sie uda zdjac go w calosci to moze na nim jakis numer bedzie...

[skalka]

Niestety z łożyska nic nie zostało i nie znajdę numeru.

Jak się dowiedzieć jakie to łożysko?

[peewee1984]

Zmierz średnicę walka i obudowy i z tych wymiarow cos dobierzesz. Ewentualnie mozesz sprawdzic na innym walku, pewnie lozyska sa takie same. Jeśli nic z tego nie wyjdzie, to jeszcze katalog czesci

[sebe1033]

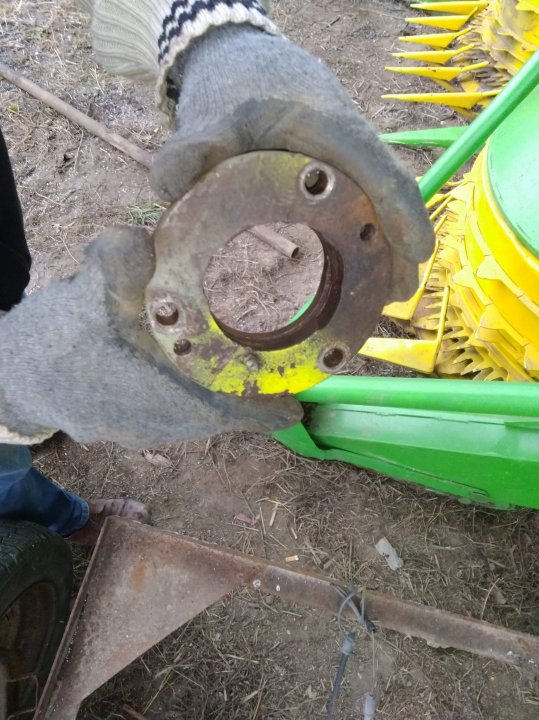

przecież środek łożyska masz , a zewnętrzna część się nie zachowała bo słabo widzę w tej obudowie najważniejsze w tej obudowie masz płaską powierzchnię czy raczej to pewniejsze półkolistą pod te łożysko ,

Dałem linki tam masz katalogi z wymiarami i numeracją łożysk

[skalka]

Wiec tak:

Szukam łożyska samonastawnego:

średnica zewnętrzna 72mm

średnica wewnętrzna 40 mm

długość: to ok 25-26 mm ale jest też potrzebne zabezpieczenie na imbusy i tu nie wiem o co chodzi .



średnica wewnętrzna może być trochę mniejsza wtedy się dotoczy ten 1-2 mm w łożysku.

Innego wyjścia nie ma:(



pozdrawiam

Marcin

Edytowane 22 Lutego 2020 przez skalka

[Gość]

Spokojnie takie łożysko kupisz, skąd jesteś? Koledzy może podpowiedzą jakiś dobry sklep i fachową obsługę

[skalka]

Byłem w 2 sklepach typowo z łożyskami i lipa.

Znalazłem jedno ale średnica wew. to 36,5 mm więc tokarz. No i mocowanie za pomocą wkrętów dociskowych.

Ale może coś wspólnie znajdziemy

Jestem ze świętokrzyskiego.



pozdrawiam

Marcin

[sebe1033]

zapomnij że tokarz Ci łożysko przetoczy raz to jest bardzo twarde to nożem nie przeleci tak łatwo , dwa nie będzie miał jak złapać go .



Źle szukasz , szukaj łożyska z oprawą a nie samego ,  być możliwe że nie sprzedają samego , a tylko komplet  .

Tu masz przykładowe być może zamiast na 3 śruby kupisz na 4 to sobie dowiercisz .



https://www.albeco.com.pl/PL-H12.html?symbol=z+oprawą+&nazwa=&producent=-1&sr_wewn=40&sr_zewn=&szerokosc=&nazwa_symbol=on&w_srodku=on&zerowe=on&precyzja=0,9&page=1

https://www.albeco.com.pl/13707-product-ESFTE.208_SNR

https://www.google.com/search?q=łożysko+samonastawnefi+40&tbm=isch&ved=2ahUKEwiiruTY8uTnAhVTw4UKHUoID1MQ2-cCegQIABAA&oq=łożysko+samonastawnefi+40&gs_l=img.3...12152.18020..18512...1.0..0.304.3251.0j13j5j1......0....1..gws-wiz-img.......0j0i67j0i8i30.G5EAkioQIOU&ei=E_tQXuLYCdOGlwTKkLyYBQ&bih=657&biw=1366&rlz=1C1PRFI_enPL781PL788

https://www.ebmia.pl/1277-lozyska-kulkowe-samonastawne



Najlepiej zrób zdjęcie z wymiarami łożyska najlepiej z suwmiarką i wyślij do któregoś sklepu z linku prędzej coś znajdą



[Gość]

4 godziny temu, skalka napisał:

Byłem w 2 sklepach typowo z łożyskami i lipa.

Znalazłem jedno ale średnica wew. to 36,5 mm więc tokarz. No i mocowanie za pomocą wkrętów dociskowych.

Ale może coś wspólnie znajdziemy

Jestem ze świętokrzyskiego.



pozdrawiam

Marcin

Dzwoniłem do lokalnego sklepu z łożyskami i te wymiary co podałeś są nietypowe.

Jest łożysko ale 80×40×25 .

Jaki rejon świętokrzyskiego?
