Zetor 7245 silnik wycieraczek przód

[szakul91]

Witam.

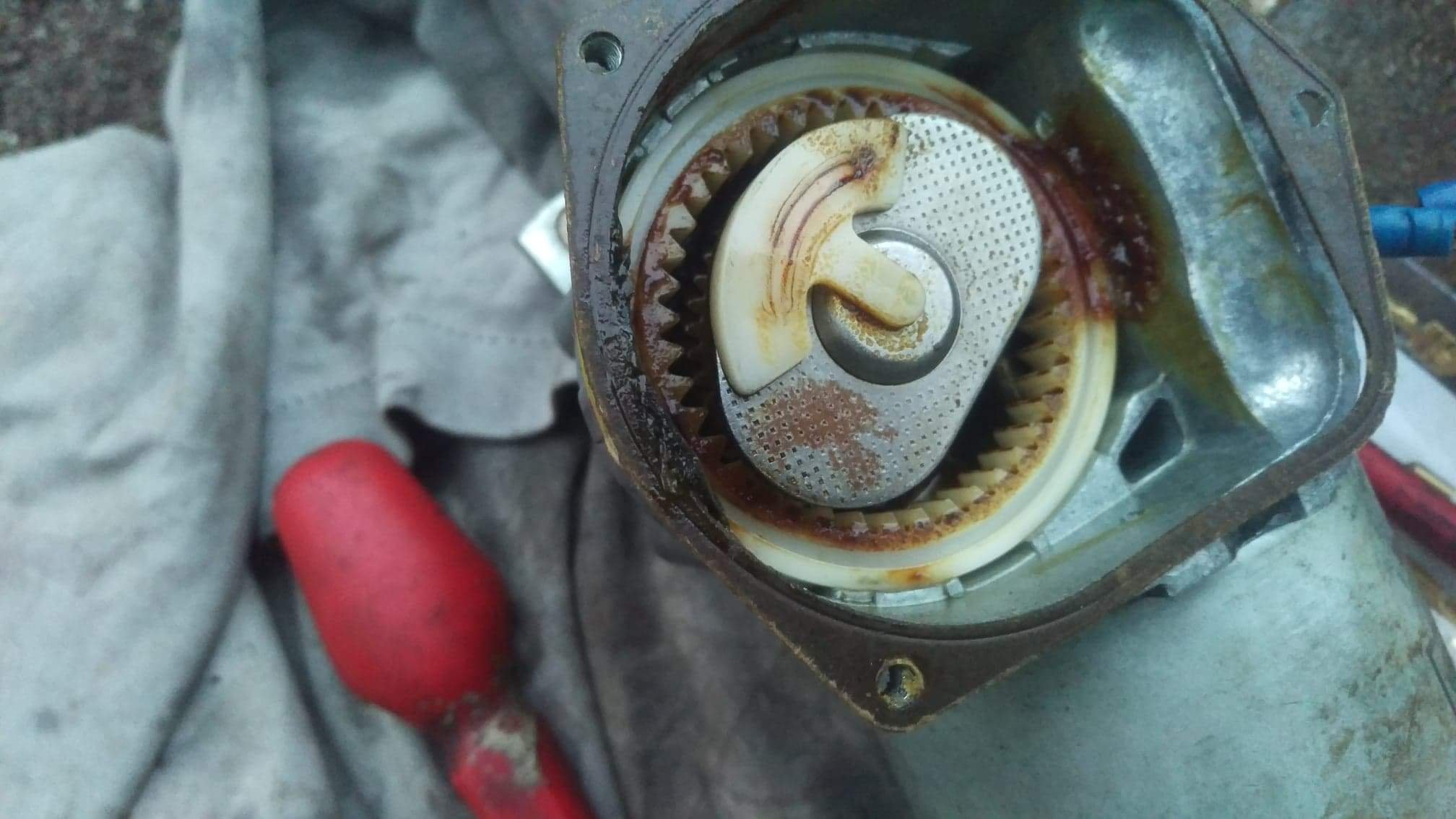

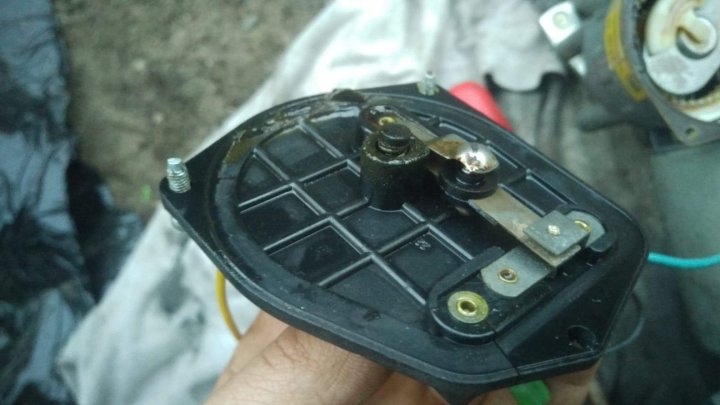

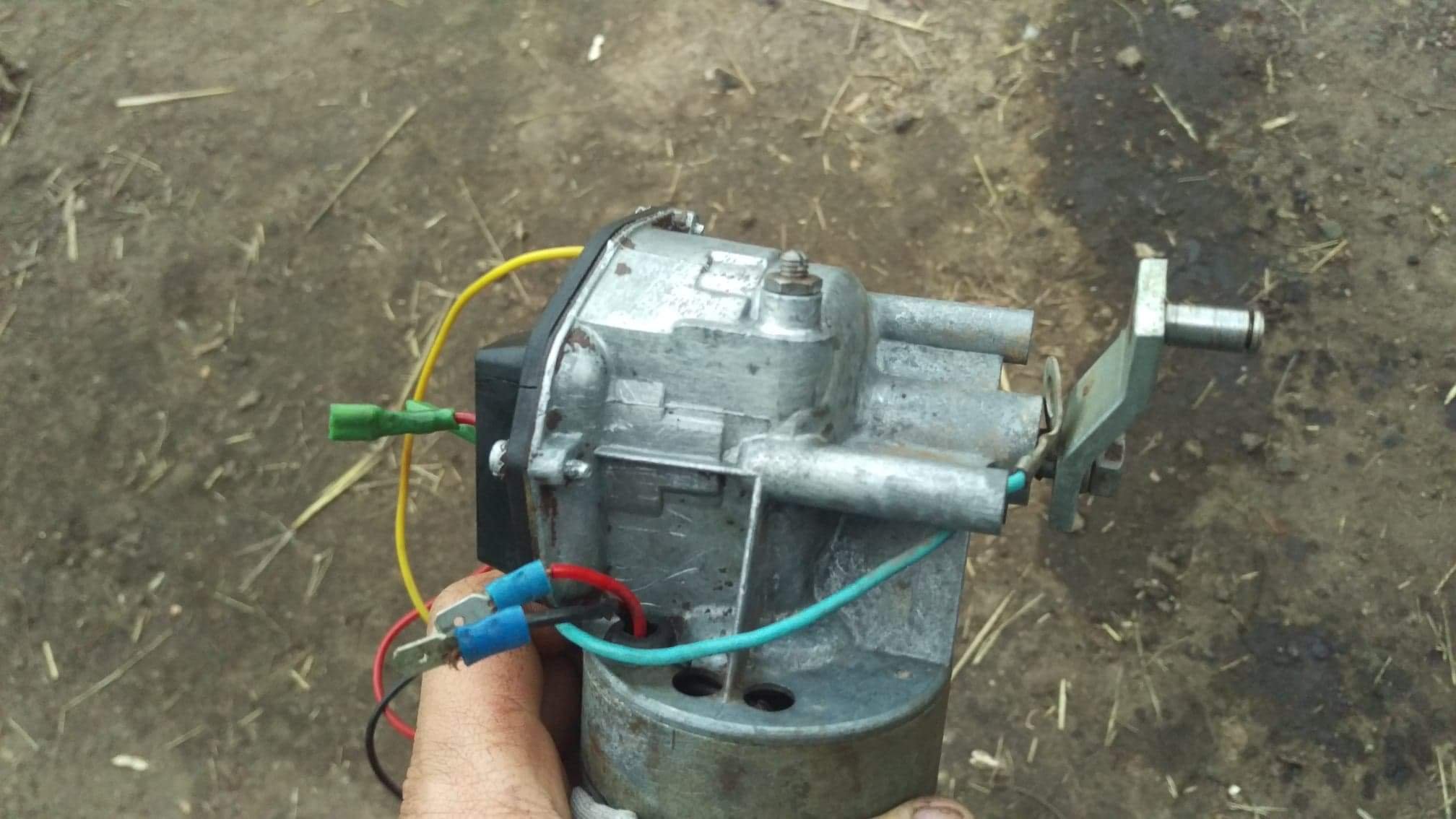

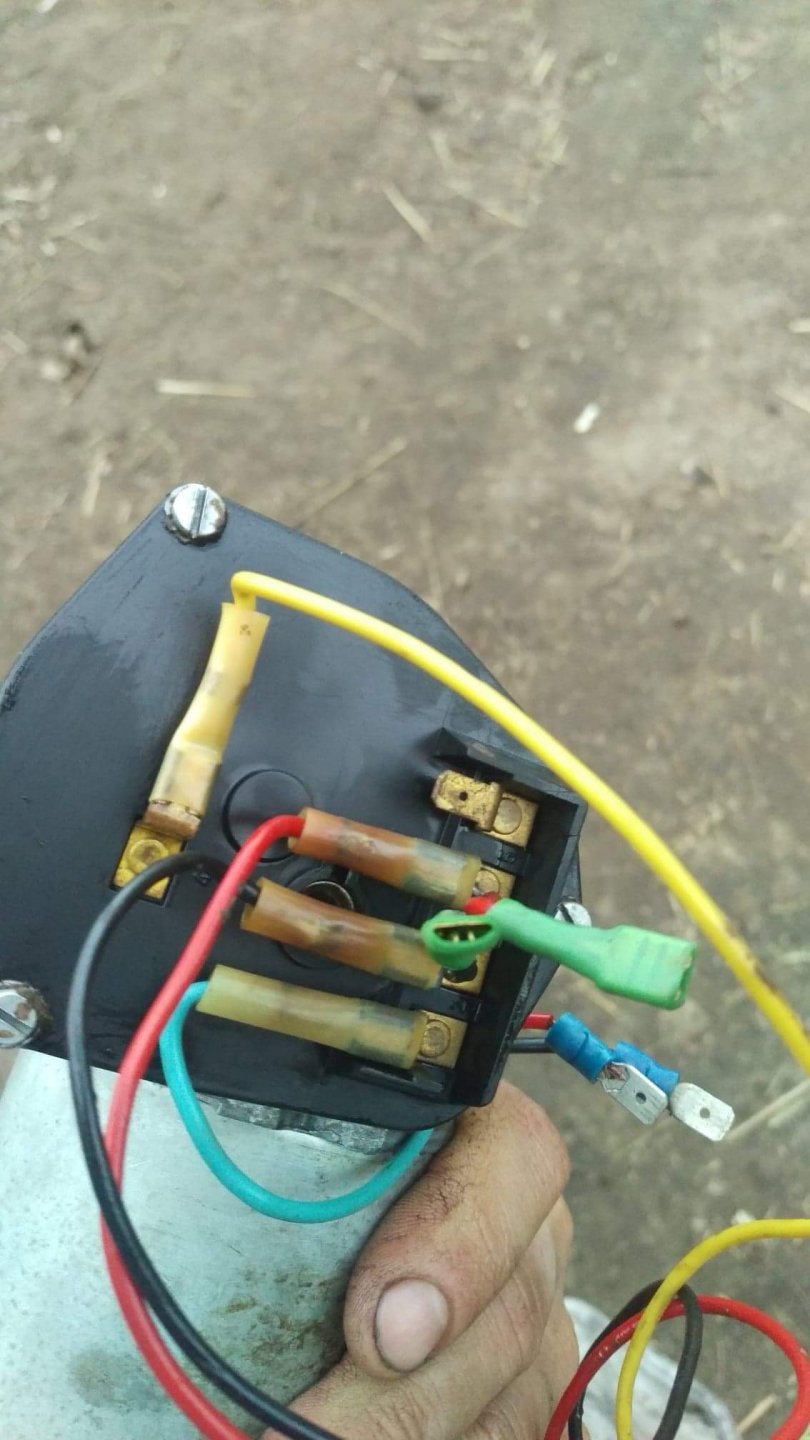

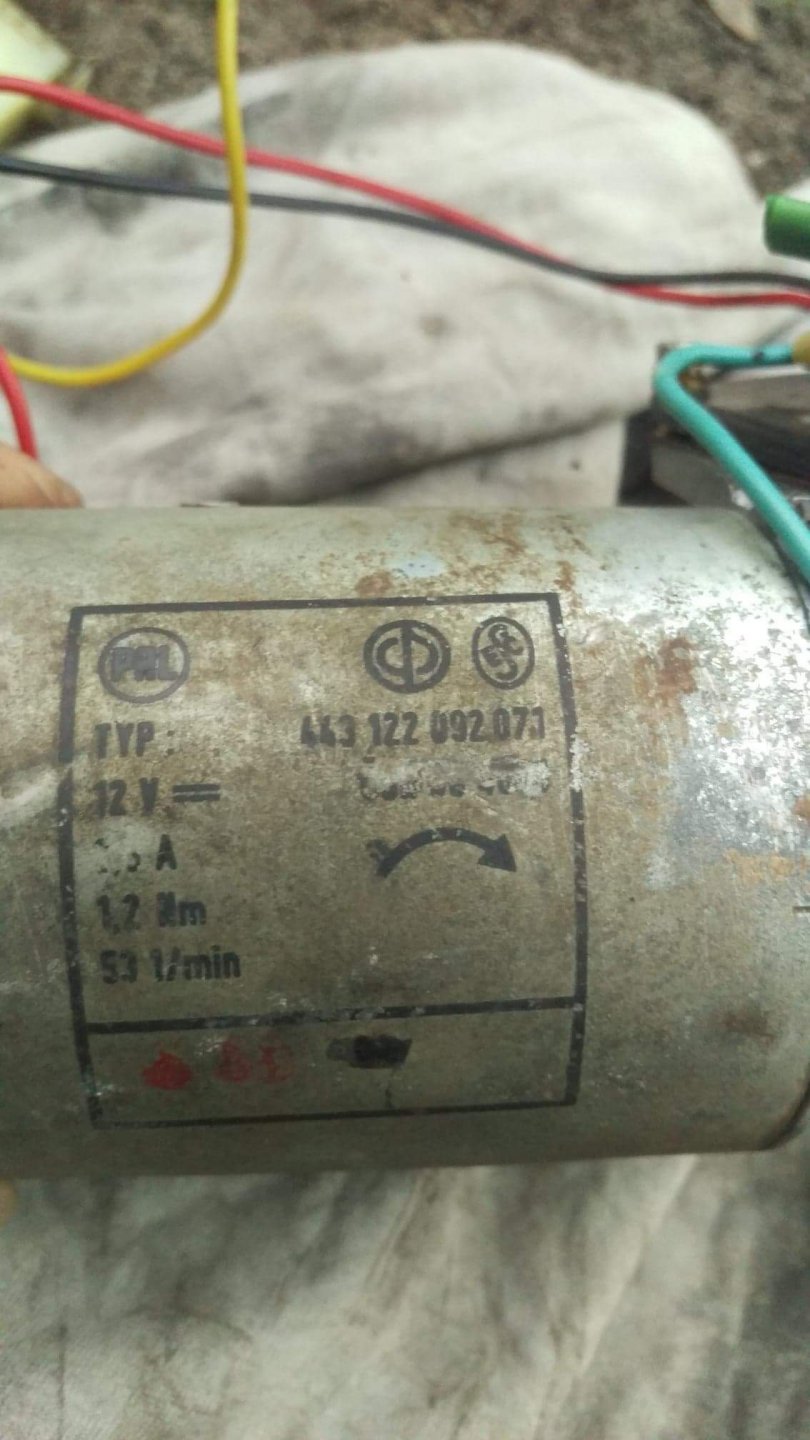

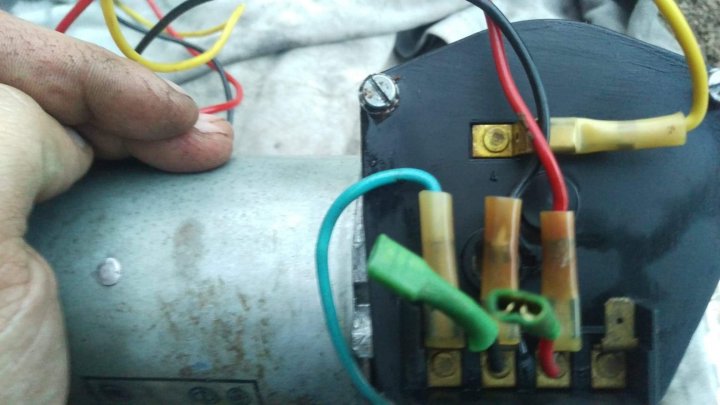

Zacząłem odtwarzać elektryka przy wentylatorach i przy przelacznikach w górnym pulpicie bo ktoś strasznie namieszal nic nie działało. Problem teraz mam z przednim silnikiem od wycieraczki.  Jak prawidłowo powinny być podłączone przewody. Albo źle podłączyłem albo silnik pracuje nie prawidłowo gdyż cały czas staje w jednej pozycji i później nie da się go już uruchomić ponownie. Po rozebraniu wewnątrz jest styk który nie ma uszkodzony. Będę wdzięczny za pomoc przy rozeznanie się jak prawidłowo powinny być podłączone przewody gdyż ktoś podłączył na krótko silnik bo chyba coś szwankowalo A teraz silnik jak się wyłączy to staje w rożnych pozycjach. Przesyłam zdjęcia może komuś też się przydają.

[raven18]

Te styki w środku muszą być suche, wycieraczka powinna zatrzymywać się w pozycji "start" jak w samochodzie. Robiłem ten silniczek zimą bo działał jak chciał, w tej chwili się nie zmuszę by sprawdzić jak to jest podłączone  może ktoś inny ma zdjęcia albo otworzy dach

[szakul91]

Może ktoś ma jakieś zdjęcie jak prawidłowo powinien być podłączony  silnik przedniej wycieraczki.  Które kable gdzie powinny być ??

[szakul91]

Na które przewody przychodzi plus ?? Plus przychodzi stały A sterowanie jest minusem ?? Jak na przelacznik przychodzą przewody ?? Nie mogę poprawnie zainstalować silnika.  Proszę jeszcze raz o pomoc

[jacus]

na schemacie nic nie widac ?? watpie zeby komus chcialo sie specjalnie rozkrecac dach-ze mna na czele 😛, niedawno mialem podniesiony,ale nie zwracalem uwagi na wycieraczke. sprobuj posukac na elektroda.p, tm jest duzo o ciagnikach.

[szakul91]

@jacus schematy malo czytelne ciezko sie doszukać, już oglądałem kilka. Ktoś poucinal przewody przy wtyczkach zrobił jak mu pasowalo na krótko. Próbowałem to podłączyć, ale nie wiem już sam na które przewody co powinno być.  Rozumie zasadę działania silniczka i po wyłączeniu przełącznika silnik wycieraczki powinien pracować do momentu gdy przerwie mi styk wewnatrz lecz musi być zapewniony drugi obwód z3by móc ponownie załączyć silniczek. Dlatego może akurat ktoś wcześniej robił i będzie pamiętał lub zrobił wtedy jakieś zdjęcia żeby specjalnie nie otwierać. U mnie jeszcze są wloty z przodu więc mogę zobaczyć bez podnoszenia dachu

[raven18]

Zrobiłem zdjęcie ale nie wiele widać, włącznik bez spryskiwacza. Chciałem też dokładnie silniczka i przewodów ale bez demontażu nic z tego, wszystko znajduje się od spodu, na dodatek zasłania przewód od ogrzewania. Przewód niebieski od silniczka wycieraczki to jest masa, przewody od szczotek czerwony czarny musisz razem (czerwony z czerwonym, i czarny z czarnym  połączyć na silniczku. Podwójny niebieski z wiązki kabiny to jest zasilanie i idzie na czerwony na silniczku

Edytowane 19 Kwietnia 2021 przez raven18

[Piotruniu25]

Witam, miał ktoś taki problem że wycieraczka szyby przedniej pracuj cały czas,co jakiś czas mimo że jest wyłączona włącza się.

[Desperado]

No coś się dzieje z wyłącznikiem, innej opcji nie ma, zmień wyłącznik i tyle.

Edytowane 10 Maja 2024 przez Desperado
