Naprawa opryskiwacza

[janek33]

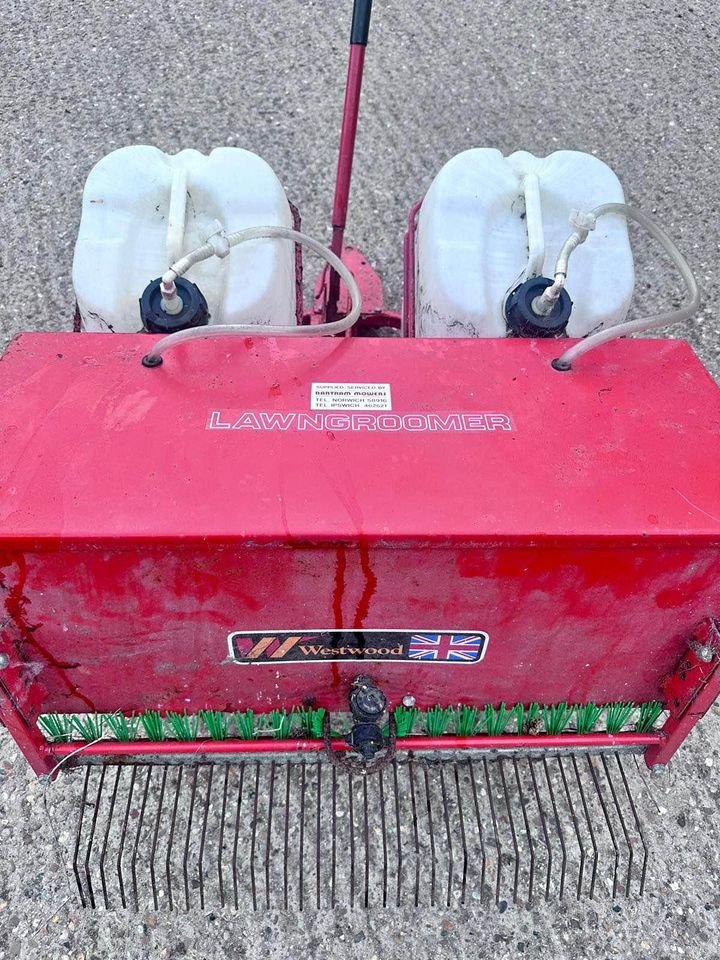

Witam, nabyłem niekompletny opryskiwacz ogrodowy Westwood LAWNGROOMER który chcę reanimować na oryginalnych częściach lub domowym sposobem zastępując te brakujące innymi które uda się zaadoptować. Załączam zdjęcia opryskiwacza z Internetu jak i jego tabliczki znamionowej.

Potrzebuję waszej pomocy przy doborze następujących części.

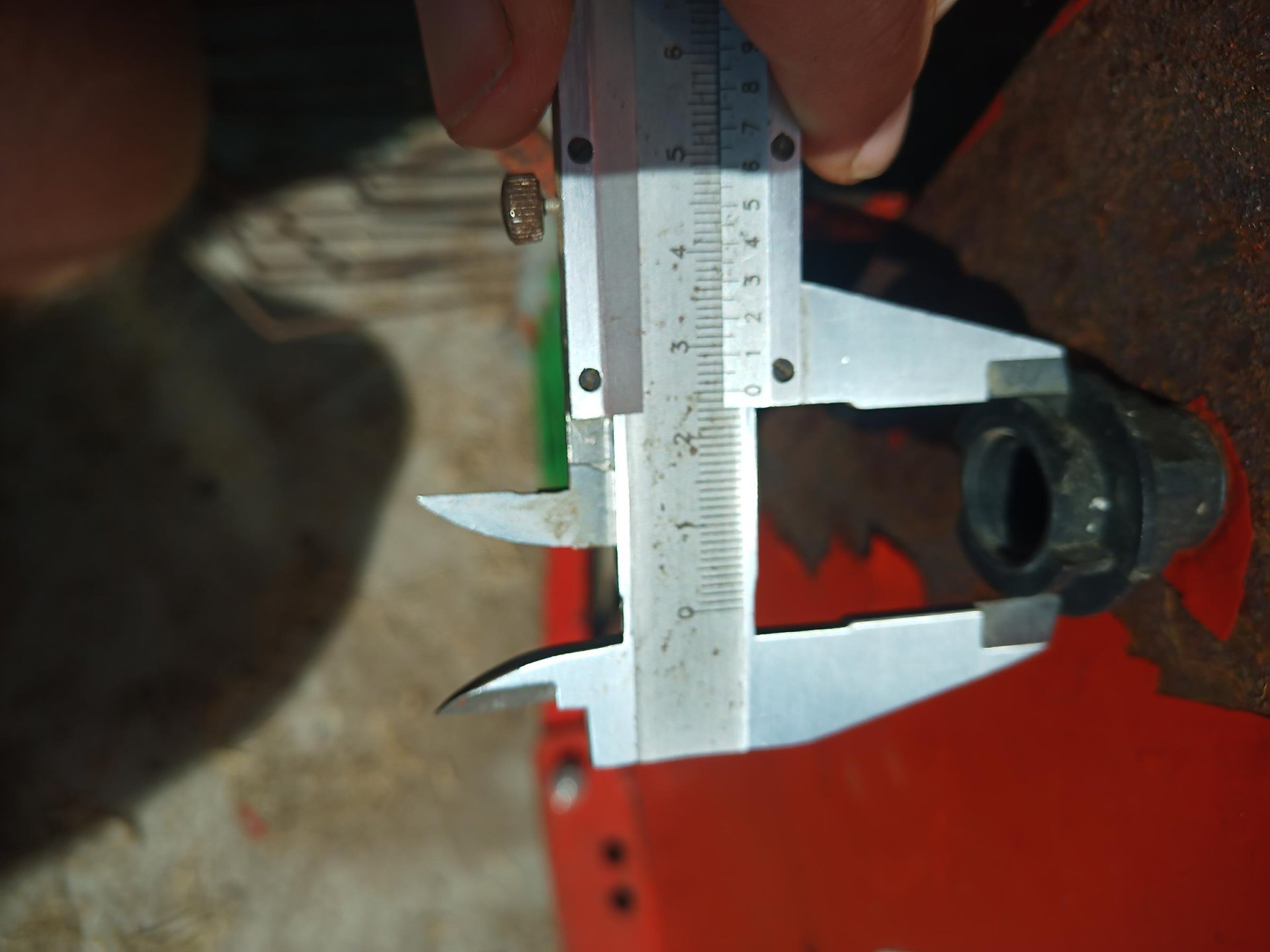

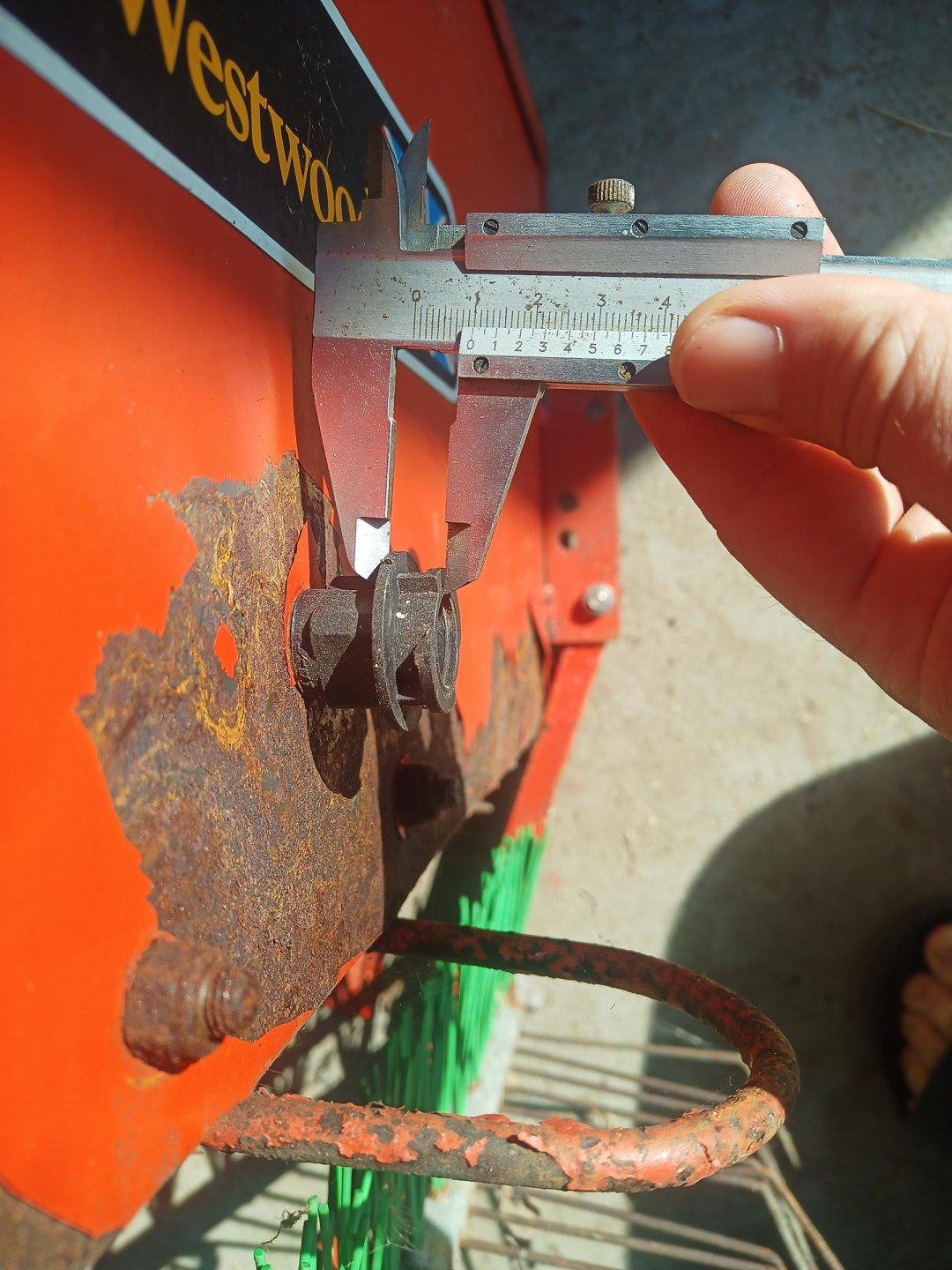

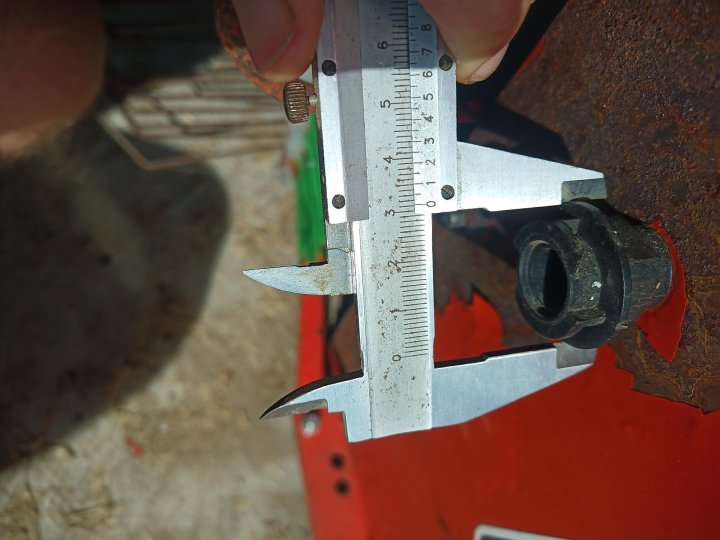

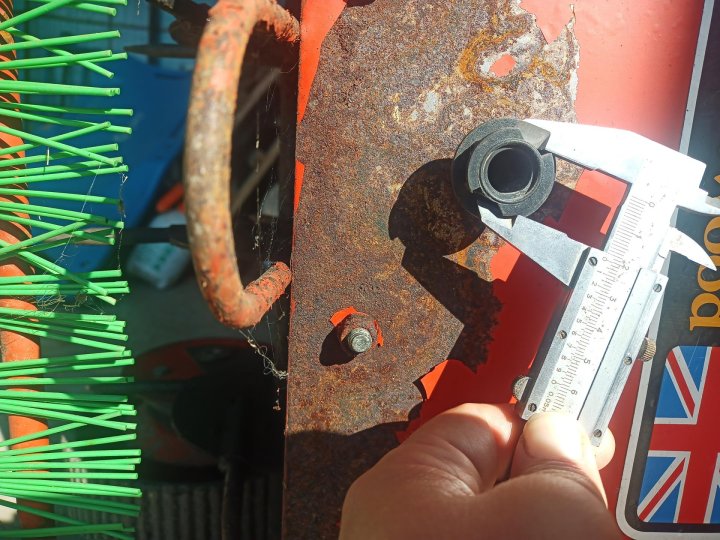

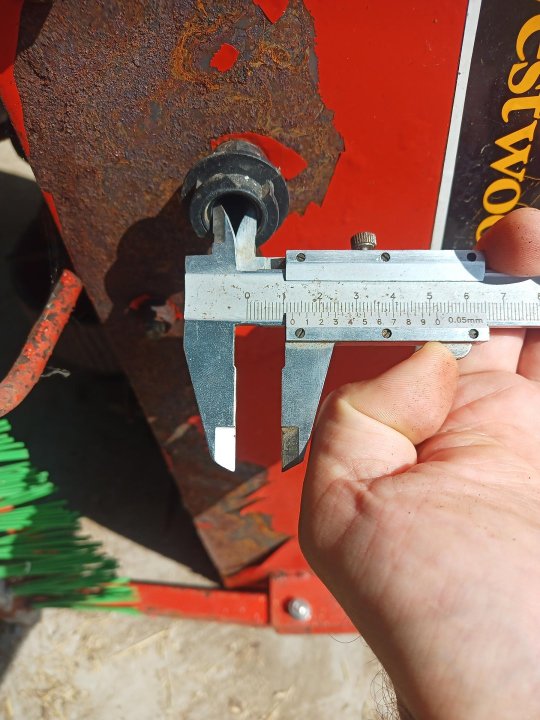

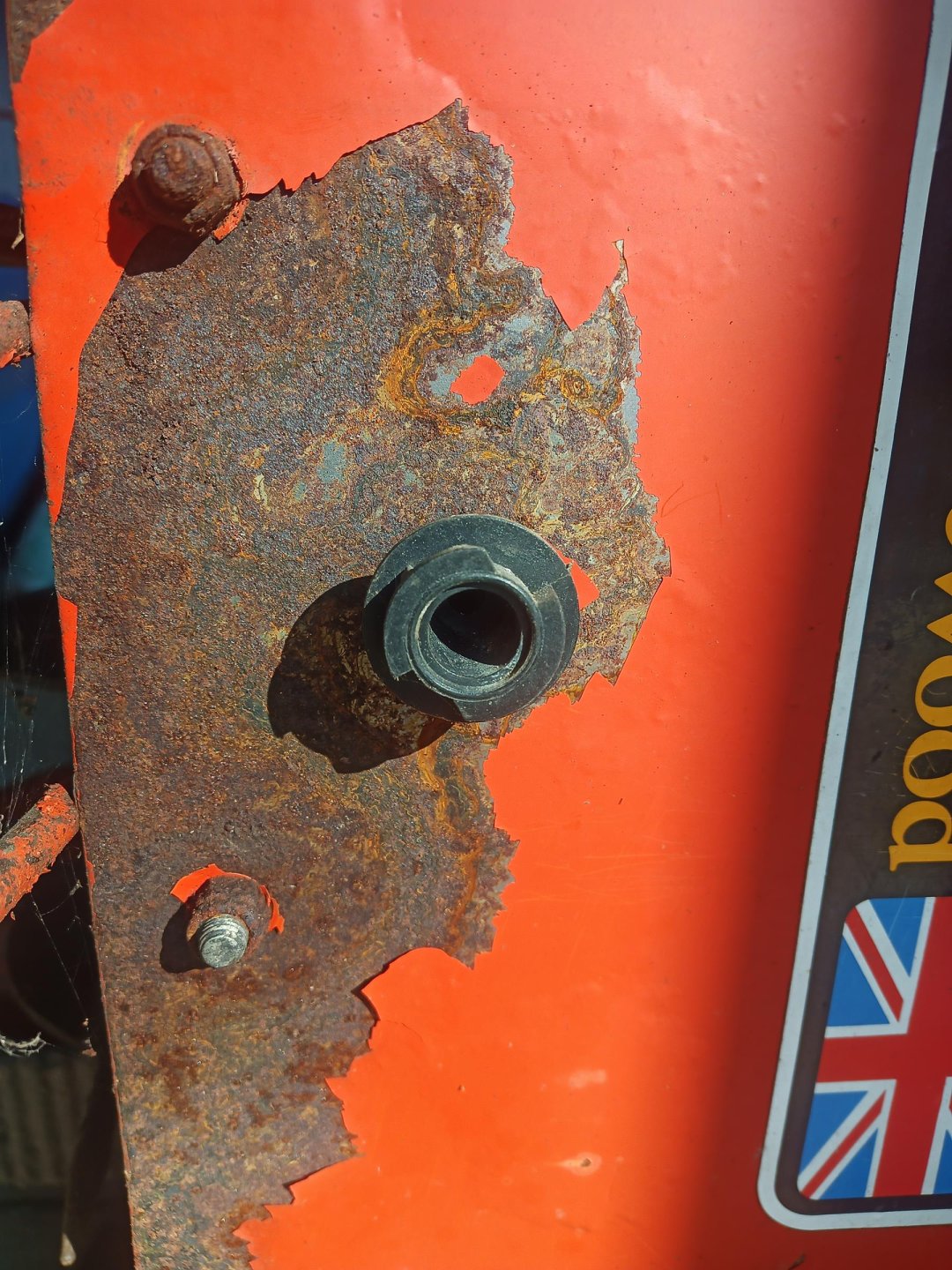

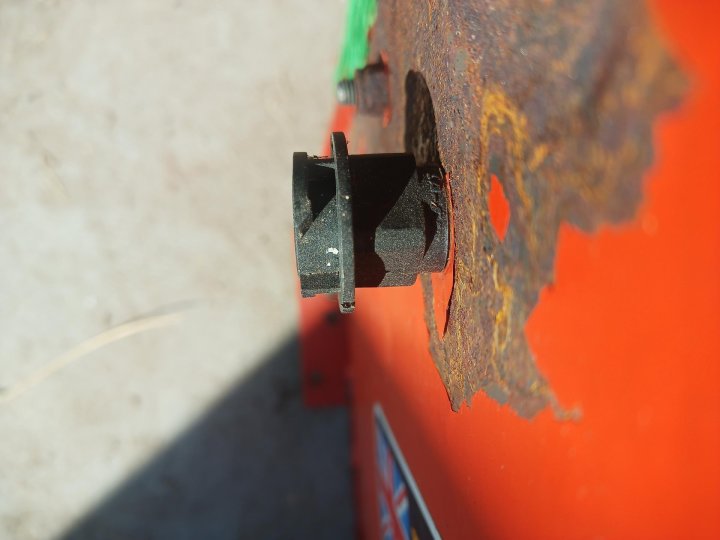

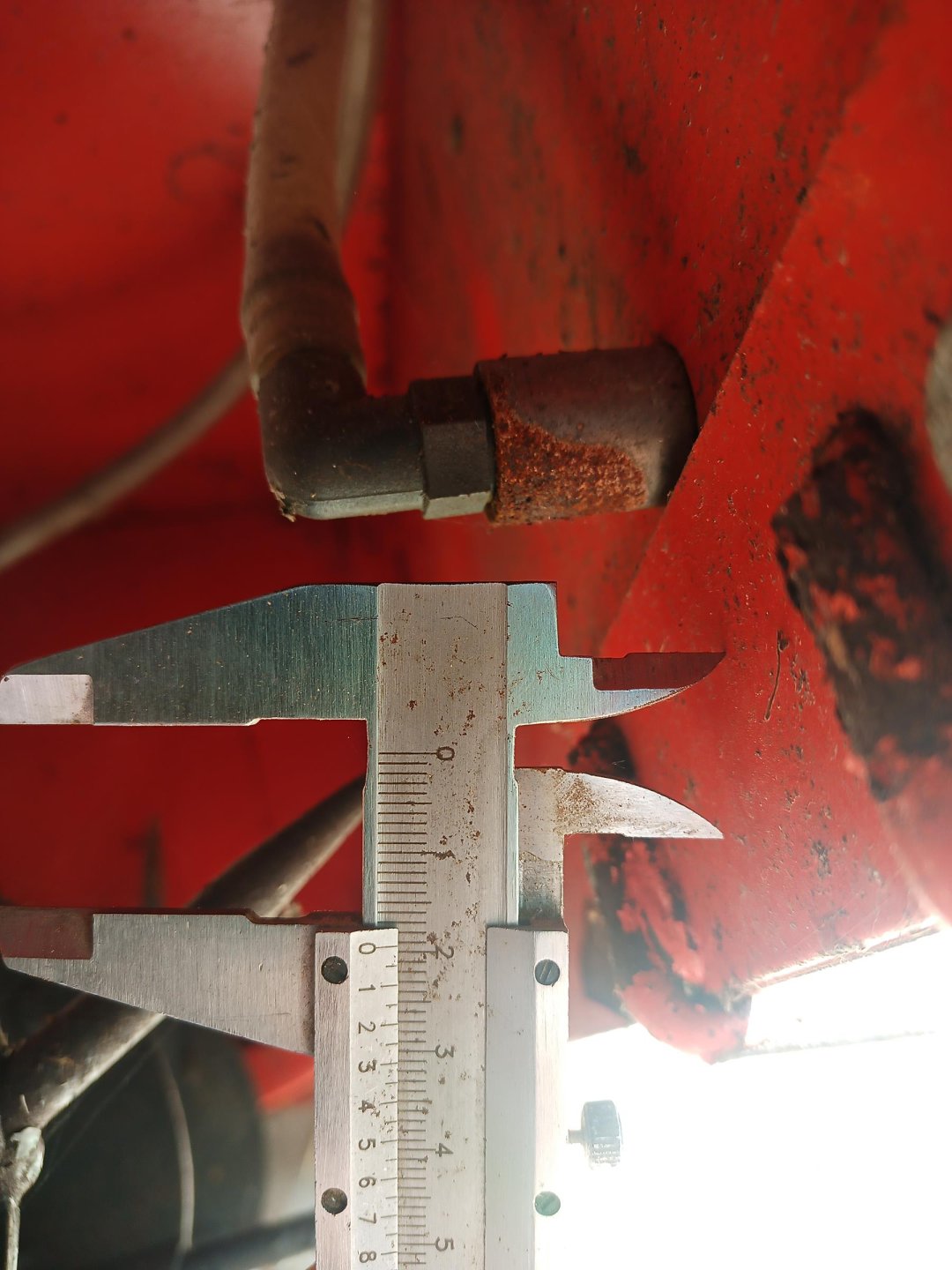

1. DYSZA - Potrzebuję dyszę do tego właśnie opryskiwacza. Załączam zdjęcia gwintu z wymiarami zrobione przeze mnie. Jeśli nie macie pomysłu jaki jest oryginał to proszę może możecie zaproponować dowolną inną dyszę płaskostrumieniową, którą mógłbym zastosować zamiennie. Dysza przykręcana jest do płyty stalowej, z tyłu bezpośrednio dochodzi do niej gumowy przewód o średnicy zewnętrznej 12mm i wewnętrznej 10mm, szerokość oprysku 80cm.

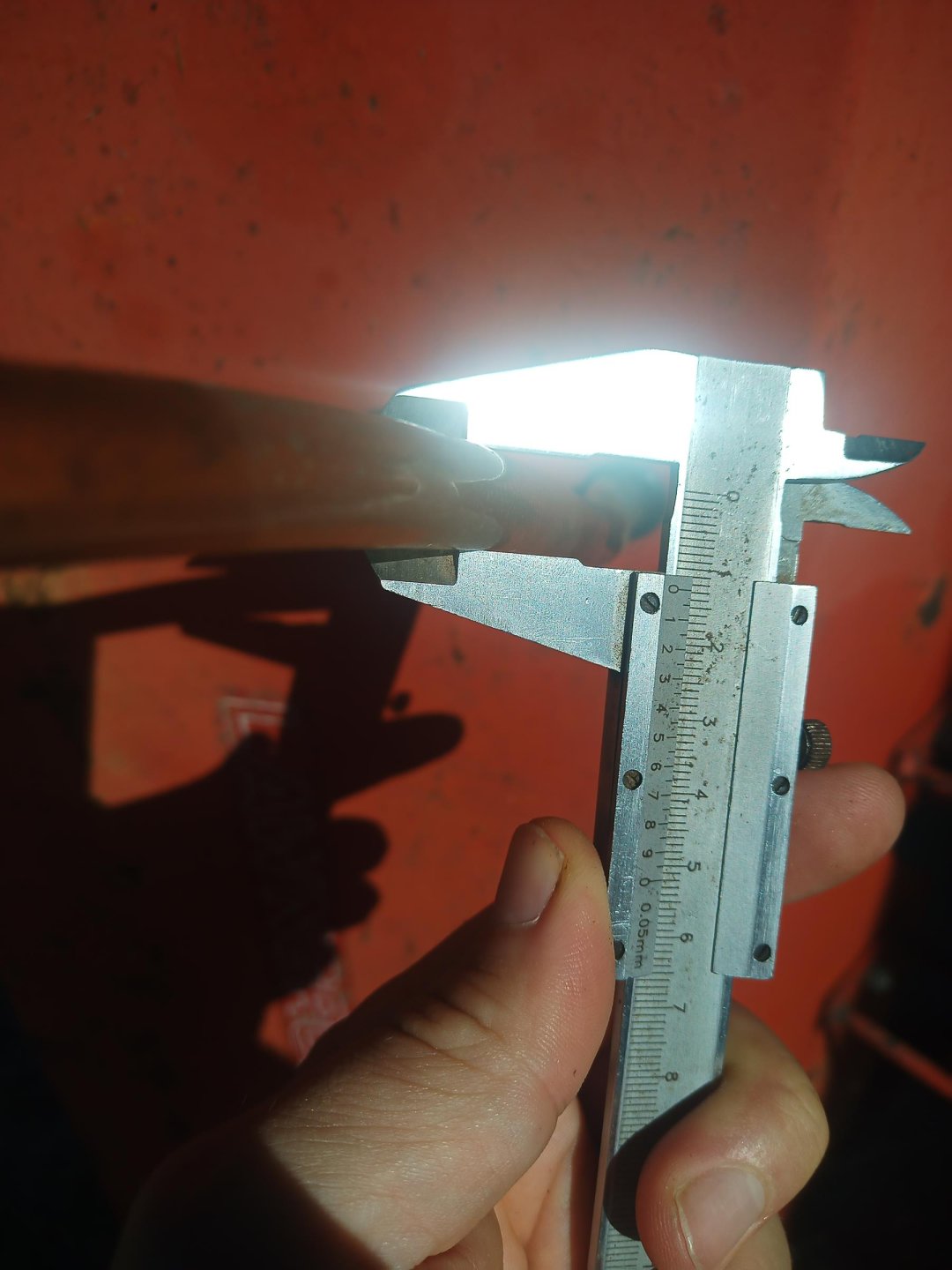

2. PRZEWÓD GUMOWY – Potrzebuję 6 metrów gumowego przewodu o średnicy wewnętrznej 10mm do tego urządzenia. Załączam zdjęcia.

3. KRANIKI – Do przewodu gumowego 10mm potrzebuję dwa kraniki do regulacji przepływu. Takie jak te widoczne na zdjęciu z początku tematu.

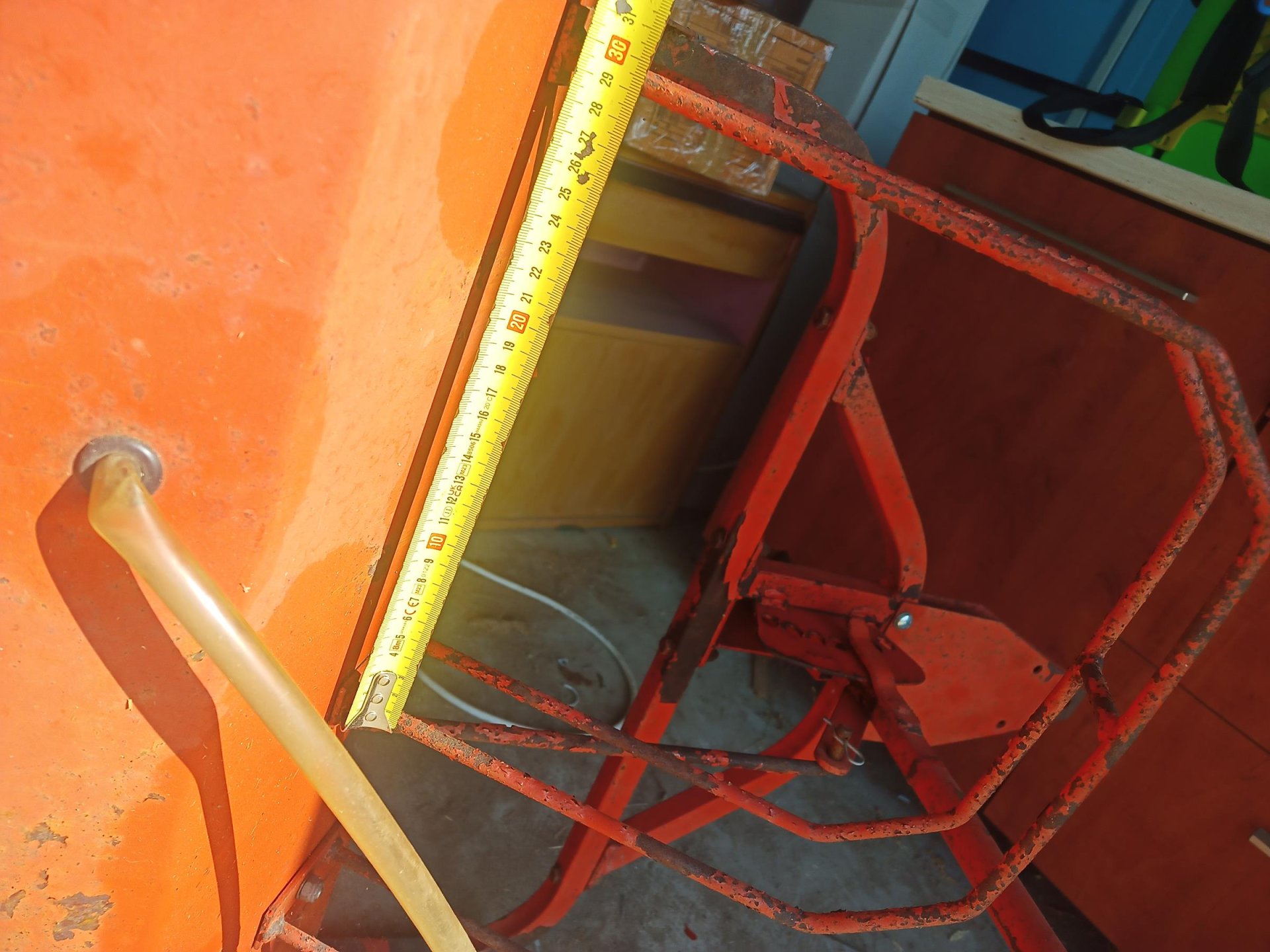

4. ZBIORNIKI – Potrzebuję również dwa zbiorniki, do których przewody muszą być podłączone w sposób przedstawiony na pierwszych zdjęciach. Załączam zdjęcia wymiarów gniazd zbiorników.

Być może jest jakiś kompletny zestaw naprawczy z innego urządzenia który mógłbym tutaj zaadoptować. Kluczowa jest dla mnie dysza, resztę sam jakoś dosztukuję jeśli nie pomysłu. Będę wdzięczy za każdą pomoc. Dziękuję



Edytowane 6 Września 2024 przez janek33

[janek33]

Ktoś ma jakieś propozycje?

[akmaly]

Westwood, Echo Track i Countax to te same lub bardzo zbliżone produkty. Tu masz link do katalogu: https://www.partsharp.com/spare-parts/countax/countax-tractor-attachments/countax-lawn-groomer/0000-352.aspx

Jeśli chodzi o zbiorniki, kranik to chyba sobie poradzisz a co do dyszy to szukaj z lanc opryskiwacza ręcznego albo wstaw z opryskiwacza końcowy korpus i będziesz miał problem z głowy. Tylko wg. mnie musi być dysza które będzie miała strumień skierowany do dołu ( patrząc jak jest zamontowana czyli w poziomie), takie rozpylaczy to nie wiem gdzie szukać, chyba najprostszy sposób to odpowiednio ustawić korpus.

A pompę masz? Jak nie to popatrz w necie za jakimś kompletny opryskiwaczem do traktorka, quada itp. będzie wszystko co potrzebne.

Edytowane 20 Września 2024 przez akmaly

[janek33]

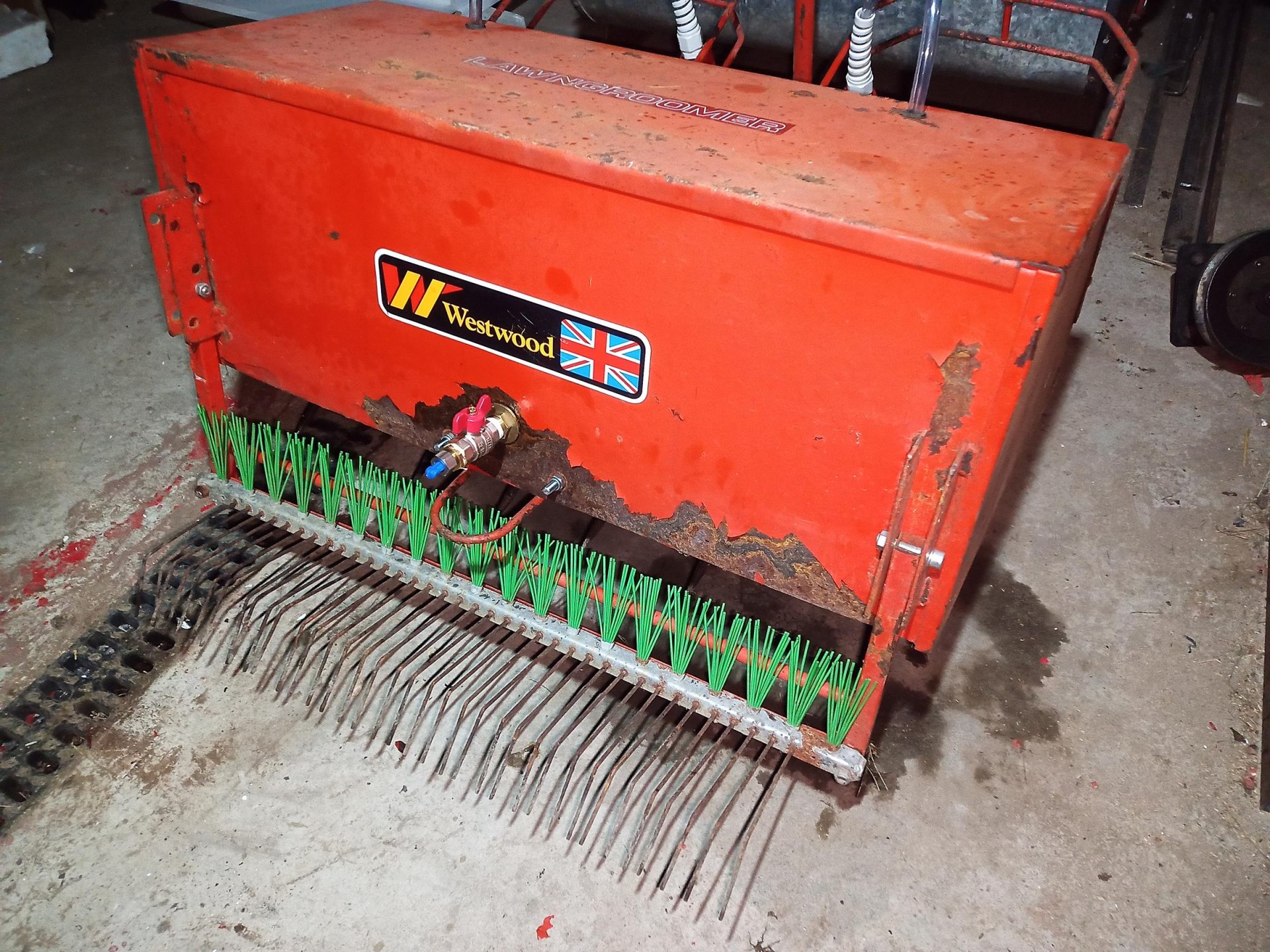

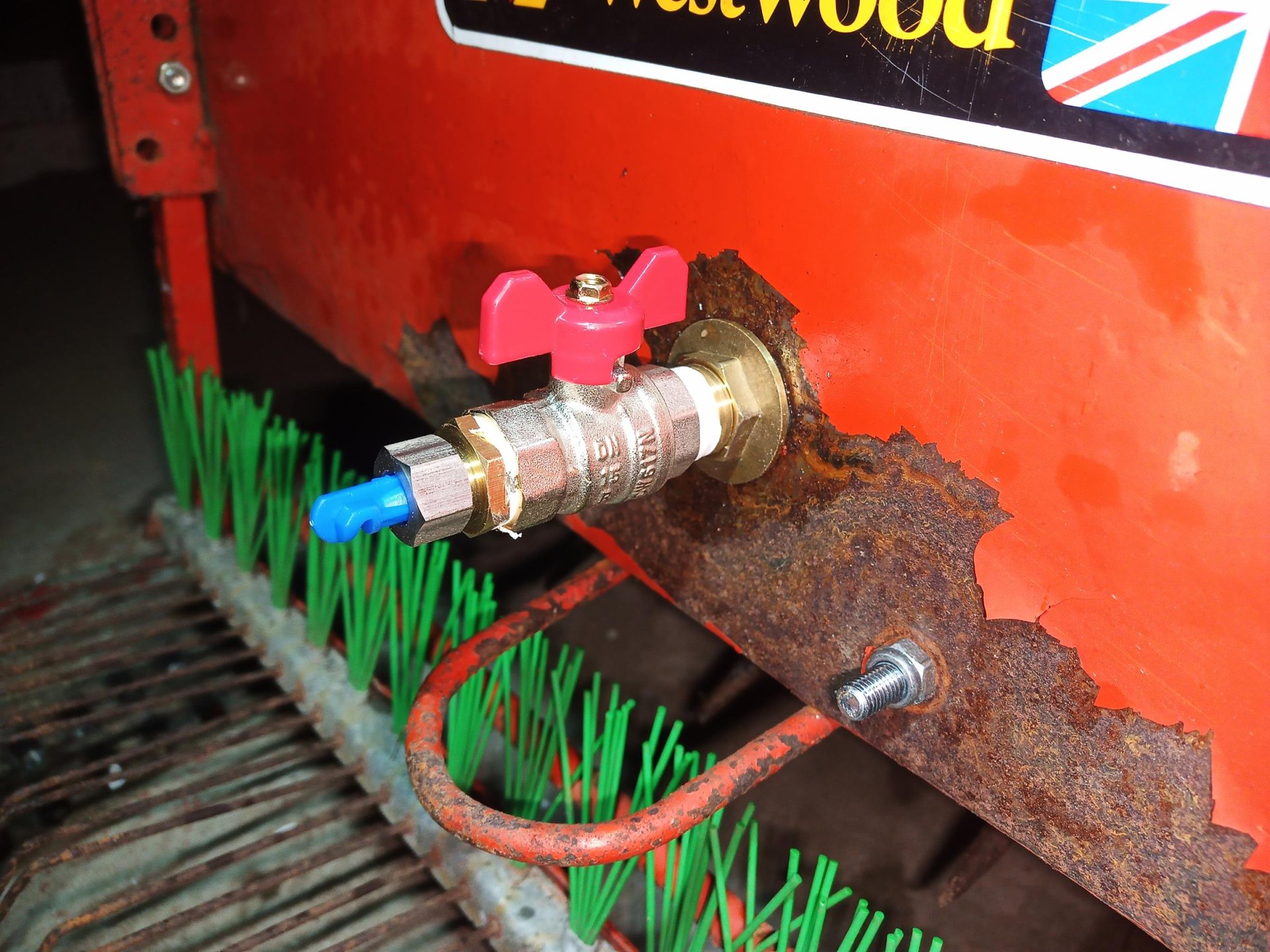

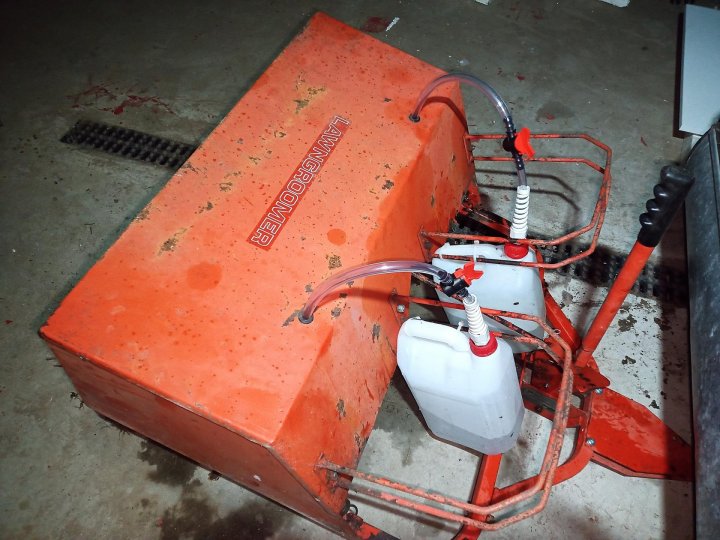

Bardzo dziękuję ci za odpowiedź. Na temat zgodności z Coutax wiedziałem i wiem, że nawet kraniki są te same ale niestety jest to towar niedostępny. Udało mi się nawet jakimś cudem ustalić jaka firma produkuje odpowiednie połączenia do dyszy opryskiwacza ale to wiąże się ze sprowadzaniem z UK i dużymi kosztami. Zdecydowałem się nie kombinować, odpuścić oryginał i zrobić z zamiennych materiałów. Na tą chwilę muszę jeszcze tylko dobrać odpowiednie zbiorniki na płyn. Odnośnie pompy to tutaj jest taki fajny mechanizm który działa proporcjonalnie do prędkości obrotowej kół opryskiwacza (guma owinięta wokół osi), ale jak stwierdzę że to za mało (jeszcze nie testowałem w praktyce) to zainstaluję pompkę elektryczną od dowolnego opryskiwacza i po temacie. Poniżej podrzucam zdjęcia gotowego projektu.

[janek33]

Znalazłem już zbiorniki 20L które pasują. Zostaje je zamontować i jak wszystko dział to odmalować całość :). Temat do zamknięcia.
