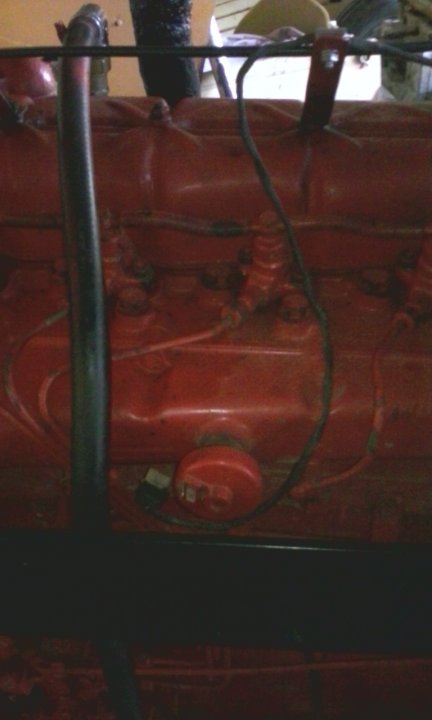

Potrzebuje pomocy może wy macie i wiecie na jakiej zasadzie to działa 1 znajduje się na obudowie powietrza przy silniku jak go podpiąć (na zdjęciu jest odpięte ale po założeniu nadal to samo żeby nie było głupiego kom typu podepnij to wogóle) żeby pokazywał że filtr zapchany bo chyba to ma takie działanie tak mi się wydaje a ta druga części nie mam zielonego pojęcia wszystko jest podpięte ale nic nie pokazuje na wskażnikach dodam że nie ma nic przepalonego w nim.

Edytowane 13 Stycznia 2015 przez Rafalk1990

[pawel100474]

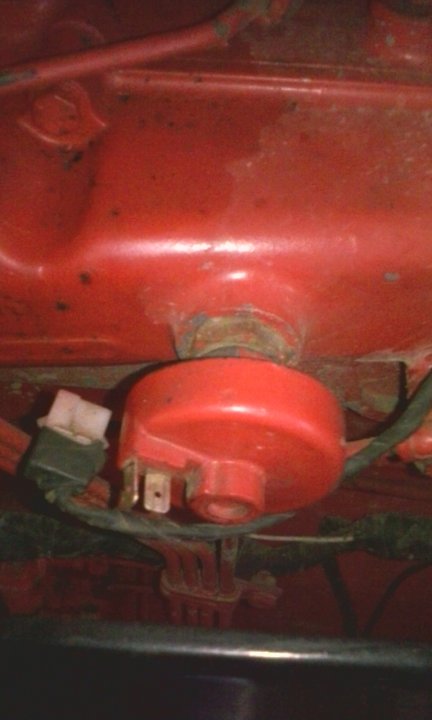

na 1 zdjęciu jest przekaźnik a na 2 jest czujnik podciśnieniowy myślę że powinna być do tego kontrolka po złączeniu przewodów na czujniku powinien zadziałać przekaźnik i powinna zapalić się lampka kontrolna tak to powinno działać

[Rafalk1990]

Ok dzięki tylko jak to dokładnie podpiąć chodzi mi o ten czujnik bo niestety jak go kupowałem w elektronice był niezły bajzel wszystko udało mi się doprowadzić oprócz tego jak on powinien być podłączony w tym pulpicie bo to że do kontrolki to jedno gdzie plus gdzie minus powinien jeszcze być do bezpieczników poprowadzony? później dopiero dalej może ktoś się orientuje jak ma podłączony przy pulpitach.

[pawel100474]

a jest taka kontrolka na pulpicie o zanieczyszczenia filtra powietrza bo jak nie to może być to podpięte do sygnału czyli klaksonu ja tak mam w kombajnie zbożowym bo poco ten przekaźnik do kontrolki a jeśli jest ta kontrolka to masę do kontrolki a plus z bezpiecznika który ma napięcie po włączeniu kluczyka na jeden styk przekaźnika z drugiego styku przekaźnika do kontrolki myślę że ten przekaźnik ma masę na obudowie i jest przykręcony do ciągnika więc plus z pierwszego styku który idzie od bezpiecznika do czujnika i z powrotem do przekaźnika na styk do zasilania cewki przekaźnika i powinno działać

[Rafalk1990]

Na jednym z zegarów jest taka właśnie dziwna kontrolka do której jak dobrze pamietam jest poprowadzony przewód od tego przekaźnika w instrukcji obsługi nie ma tego opisane co to za kontrolka mam cały ten plan ale niestety nie umiem go za bardzo odczytywać w internecie znalazłem taki sam http://www.ihace.de/16_schaltplaene/0644_744_844_844S_1979.pdf lub http://www.ihace.de/16_schaltplaene/0743_745S_844S_1980.pdf. Mam instrukcje obsługi 743, 745S, 844S, 743XL, 745XL, 844XL, 845XL, 856XL i katalog 743, 745S, 844S jakby ktos potrzebował informacji może pomogę.
